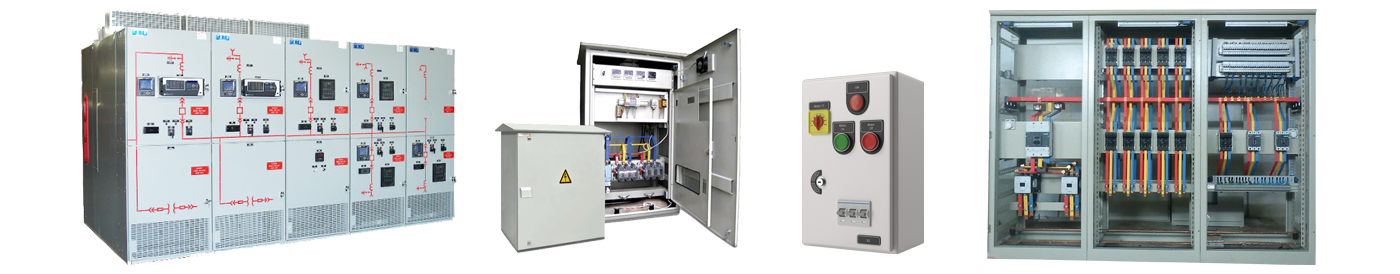

تابلو برق چیست؟ اگر می خواهید تمامی نکات درباره ی این تجهیز الکتریکی را بدانید تا انتهای این مطلب همراه ما بمانید. تابلو برق محفظه ای است که تجهیزات الکتریکی یا تجهیزات پنوماتیک به صورت منظم و سازمان یافته در آن جای می گیرند. این جعبه الکتریکی از تجهیزاتی مثل کلید های قطع و وصل کن، سیستم اینترلاک، شینه و هادی و تجهیزات حفاظتی تشکیل شده است. تابلو برق برای توزیع ایمن برق در سراسر تاسیسات تجاری و صنعتی استفاده می شود.فرایند استفاده از منبع تغذیه تک یا سه فاز و توزیع ایمن بار ،از منبع تغذیه به مدار های کوچک، وظیفه تابلو برق است و به همین دلیل به آن سوئیچ برد نیز می گویند.

وظیفه تابلو ها توضیع ایمن الکتریسیته و برق، ایجاد حداکثر امنیت برای کاربران و دستگاه های مصرف کننده جریان است. نکته مهم در انتخاب و خرید بهترین و مناسب ترین تابلو برق؛ نیاز شما، جریان ورودی و جریان مورد انتظار خروجی از آن می باشد. انواع مختلف تابلو برق خانگی و صنعتی معمولا دارای حداکثر ولتاژ 600 Vac/Vdc و حداکثر باس 6000 A، مطابقت با استاندارد UL891 و NEMA PB2 طراحی شده اند.

در صنعت، کشاورزی، توزیع نیرو ساختمان ها و برخی وسایل نقلیه سنگین، از انواع تابلو برق استفاده می شود. در ادامه شما را با انواع اجزاء و کاربرد های تابلو برق آشنا خواهیم کرد و همچنین می توانید با مشاوره رایگان با مهندسان تلمبه موتور غرب، سفارش ساخت بهترین تابلو برق را به نیروی پشتیبانی ما ارائه دهید.

تماس با تلمبه موتور غرب

تابلو برق تلمبه موتور غرب

در دنیای صنایع، برق عنصری حیاتی است که ادامه اکثر فعالیت‌ها بدون آن ممکن نیست. همان‌گونه که برق می‌تواند کمک‌ کننده باشد، در صورت از کنترل خارج شدن، توانایی وارد کردن خسارات جانی و مالی بسیار سنگینی را دارد. متأسفانه نمی‌توان بر روی ثابت بودن جریان برق در تمام مواقع حسابی باز کرد زیرابه دلیل نوسانات، هوای بد و دیگر عوامل، جریان برق ممکن است قطع و وصل شود و یا  با نوسانات شدید مواجه باشد. این ثابت نبودن جریان برق در صنایعی که در تمام طول روز و در تمام‌ روزهای هفته با برق سروکار دارند، می‌تواند بسیار مضر باشد زیرا در درازمدت طول عمر دستگاه‌های برق را به‌اندازه قابل‌توجهی کاهش می‌دهد و آن‌ها را نیازمند تعمیر می‌کند. به علاوه نبود پنل برد مناسب، می تواند خطر برق گرفتگی و سوختی تجهیزات را بسیار بالا ببرد. به نظر شما برای جلوگیری از آسیب های ناشی از نوسانات برق باید چه کرد؟



تابلو برق و آسیب های ناشی از نوسانات برق

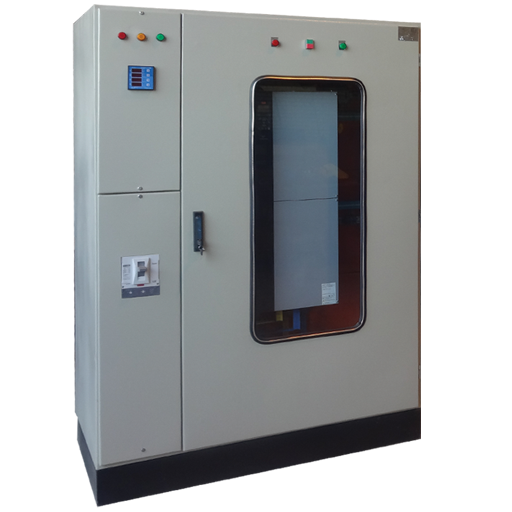

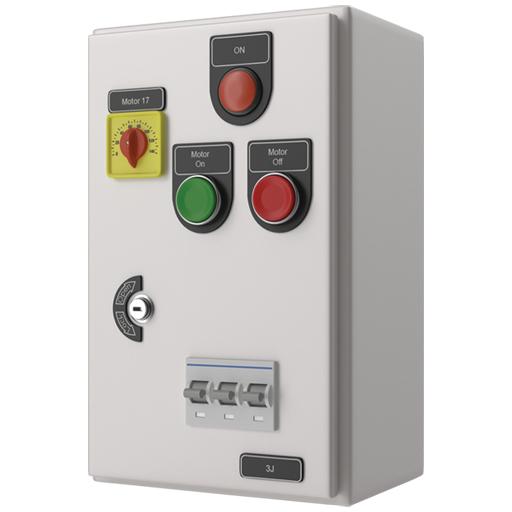

قیمت انواع تابلو برق

قیمت تابلو برق پلاستیکی
از 1.600.000 تا 225.000.000 تومان
  • اندازه های تابلو برق از 20 در 30 تا 50 در 70 سانتیمتر موجود است
قیمت تابلو برق روبندار
از 5.000.000 تا 50.000.000 تومان
  • اندازه تابلو برق از 30 در 40 سانتیمتر تا 100 در 120 سانتیمتر موجود می باشد
قیمت تابلو برق توکار
از 800.000 تا 5.800.000 تومان
  • اندازه ها از 20 در 20 سانتیمتر تا 60 در 80 سانتیمتر، موجود می باشد
قیمت تابلو برق روکار
از 2.200.000 تا 24.000.000 تومان
  • اندازه ها از 25 در 30 سانتیمتر تا 80 در 100 سانتمتر موجود می باشد

برای حل این مشکل می‌توان از تابلو برق استفاده کرد که چندین کاربرد مفید علاوه بر حفظ امنیت دستگاه‌ها دارد. با نصب پنل برد می‌توانید ماشین‌آلات برقی خود را به آن متصل کنید و گزینه‌های تنظیمی که اصالتاً بر روی آن ماشین موجود نیست را به دست آورید (همانند گزینه‌های قطع و وصل کردن و یا کاهش و افزایش جریان برق ورودی). استفاده از یک تابلو برق می‌تواند شما را از هزینه‌های تعمیر و تعویض زیادی نجات دهد.  بنابراین متوجه شدید برای جلوگیری از کاهش طول عمر دستگاه ها و دیگر آسیب ها بر اثر نوسانات برق، باید تابلو برق نصب کنید.



قیمت تابلو برق به چه عواملی بستگی دارد؟


دقت داشته باشید قیمت تابلو برق تحت شرایطی که هر متقاضی می خواهد از آن استفاده کند، بسیار متنوع می باشد. سوالاتی که موجب تنوع قیمت پنل برد ها می شود، شامل موارد زیر می باشد:

 • متقاضی پنل برد را برای مصرف خانگی می خواهد، یا صنعتی و کارگاهی؟

• متقاضی توزیع نیرو را برای چند پمپ یا بوستر پمپ می خواهد؟

 • متقاضی چند واحد و طبقه را می خواهد تحت پوشش توزیع نیروی تابلو برق قرار دهد؟

 • چه نوع تجهیزاتی برای ساخت تابلو برق استفاده می کند؟

• توزیع نیرو برای تجهیزات دور ثابت است، یا دور متغیر؟

• متقاضی تابلو برق ساده نیاز دارد یا هوشمند و دارای مدار فرمان؟

• پنل توزیع سه فاز است یا تک فاز؟

• متقاضی تابلو با اندازه بزرگ می خواهد یا کوچک؟

متقاضی تمایل دارد جنس بدنه تابلو برق فلزی باشد یا پلاستیکی؟

لیست قیمت تابلو برق در تلمبه موتور غرب


لیست قیمت تابلو برق را در ادامه برایتان آورده ایم.

تابلو برق صنعتی (طراحی و تولید اختصاصی) قیمت از 6 میلیون تا 223 میلیون تومان.

تابلو برق توزیع ساختمانی (معمولی و هوشمند) قیمت از 4.5 میلیون تا 22 میلیون تومان.

تابلو برق راه انداز موتور (ستاره مثلث، اینورتر، سافت استارتر و...) قیمت از 3 میلیون تا 18 میلیون تومان.

تابلو برق موتورخانه (معمولی و هوشمند) قیمت از 3 میلیون تا 12 میلیون تومان.

تابلو برق بوستر پمپ آبرسانی. قیمت از 3 میلیون تا 18 میلیون تومان.

تابلو برق آتش نشانی بر اساس استاندارد NFPA تابلوهای کنترل و اتوماسیون (بر اساس نیاز و تعریف مشتری). قیمت از 5 میلیون تا 30 میلیون تومان.

تابلو برق بانک خازنی (اصلاح ضریب توان). قیمت از 3 میلیون تا 9 میلیون تومان.

تابلو برق دیزل ژنراتور و اضطراری (برق شهر و ژنراتوری). قیمت از 4 میلیون تا 12 میلیون تومان.

ساخت قاب تابلوهای برق فشارضعیف، ایستاده، دیواری توکار و روکار و سلولی (طرح ریتال، با حفاظت IP65 با پوشش رنگ کوره و الکترواستاتیک). قیمت قاب ها از 85 هزار تا 500 هزار تومان.

تابلو برق تامین جریان لازم برای بوستر پمپ دور متغیر. قیمت از 4 میلیون تا 22 میلیون تومان.

تابلو برق تامین جریان بوستر پمپ دور ثابت. قیمت از 3 میلیون تا 18 میلیون تومان.

تابلو برق اینورتر اصلی برای تامین جریان هر الکتروپمپ. قیمت از 4 میلیون تا 33 میلیون تومان.

تابلو برق تامین سیستم های HVAC با قابلیت دور متغیر. قیمت از 6 میلیون تا 45 میلیون تومان.

تابلو برق های مخصوص پمپ و بوستر پمپهای دور ثابت آتش نشانی. قیمت از 4 میلیون تا 18 میلیون تومان.

تابلو برق ساده خانگی. قیمت از 900 هزار تومان تا 8 میلیون تومان

مزایای استفاده از تابلو برق


تابلو برق مناسب، توانایی محافظت از لوازم الکتریکی شما در برابر نوسانات برق را دارد، این را همه می‌دانند. اما این پنل برد توانایی انجام کارهای خیلی بیشتری دارد! در ادامه چندی از مزایای تابلو برق را برای شما معرفی کرده ایم:

  • تضعیف فشار برق و اضافه بار ورودی به تجهیزاتی مانند موتور های الکتریکی جهت کاهش مصرف انرژی

  • جلوگیری از انتقال نوسانات برق به دستگاه های الکتریکی و آسیب دیدن آنها

  • ایجاد ایمنی لازم برای کارکنان و افراد مرکز مورد نظر

  • افزایش جریان برق ورودی جهت بوست کردن ماشین‌آلات

  • قطع کردن اتوماتیک برق در صورت برخورد صاعقه به ساختمان

  • قابلیت کنترل تمامی دستگاه‌ها از راه دور

  • کاهش مصرف برق در درازمدت

  • ایجاد محفظه ای امن برای لوازم و تجهیزات الکتریکی داخل آن

  • توزیع و انتقال جریان مورد نیاز در مدار های مصرف

  • جلوگیری از مصرف بی مورد و نشتی جریان

  • ایجاد و اصلاح ضریب توان

  • کنترل عملکرد پمپ ها در بوستر پمپ

  •  کاهش نوسانات برق از مسیر تابلو برق تا دستگاه های الکتریکی

  •  امکان قطع کردن برق بخش خاصی از ساختمان جهت انجام سرویس ها و تعمیرات
  •  توزیع منظم نیرو بین بخش های مختلف ساختمان و تجهیزات موتورخانه (پمپ، بوستر پمپ، پکیج ها و ...)
  •  امکان نصب پنل برد در بخش های درونی و بیرونی منطقه مورد نظر
  • • قطع کردن برق سیستم در نوسانات بسیار شدید و خطرناک
  • و ایجاد فرصت قطع تنها بخش های مورد نیاز جهت تعمیرات و سرویس های لازم، بدون قطع کل مدار، با وجود مدار شکن محافظ یا فیوز برای هر مدار به صورت جدا.

به علاوه پنل برد ها می توانند نیروی الکتریسیته را از برق شهری، ژنراتور و انواع منابع تغذیه دیگر دریافت کرده و به مدار های متصل به آن توزیع کنند.

همان‌طور که می‌بینید کاربرد تابلو برق و مزایای استفاده از آن خیلی زیاد است و شما می‌توانید از یک مدل استاندارد برای خانه‌تان استفاده کنید و یا مخصوص کارخانه و یا شرکتتان تابلو برق سفارشی نصب کنید تا از مزایای آن بهره مند شوید. البته که استفاده از تابلو برق در بیشتر اوقات ضروری است، مخصوصا در مصارف صنعتی.

نحوه عملکرد تابلو برق




نحوه عملکرد این جعبه تعوزیع نیرو به چه شکل است و انواع تابلو برق موجود چه تفاوتی با یکدیگر دارند؟در ادامه همراه ما بمانید تا دراین باره به شما اطلاعاتی بدهیم.

تفاوت در عملکرد تابلو برق های مختلف

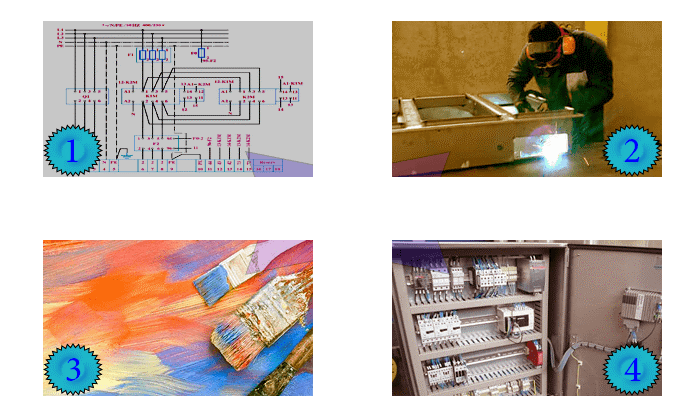

نقشه تابلو برق و نحوه ساخت آن برای تجهیزاتی مانند پمپ و بوستر پمپ خانگی، کشاورزی و صنعتی بسیار اهمیت دارد. به همین دلیل می خواهیم در این مقاله شما را با تابلو برق، انواع آن، اجزاء آن، نقشه و نحوه ساخت تابلو برق آشنا کرده و در نهایت با تسلط و آشنایی با کاربرد هر نوع و قیمت ساخت آنها، مناسب ترین تابلو برق را از تلمبه موتور غرب خریداری نمایید.

قطع و وصل نیروی بخش های مختلف

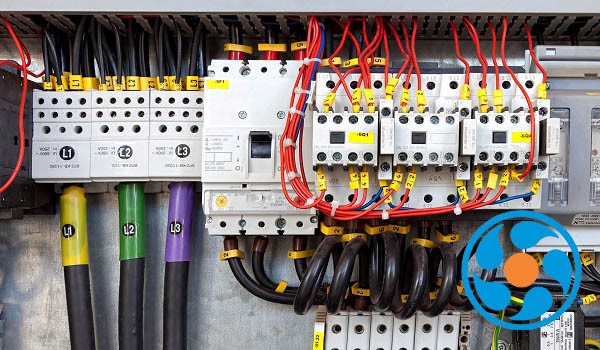

تابلو برق (که به‌عنوان تابلو توزیع نیز شناخته می‌شود) به جعبه‌ای فلزی با درب گفته می‌شود که معمولاً در گوشه‌ای خارج از خانه و یا کارخانه شما به دیواری تعبیه می‌شود. در داخل آن، همه کلیدهای قطع و وصل بخش­های مختلف ساختمان را خواهید یافت.

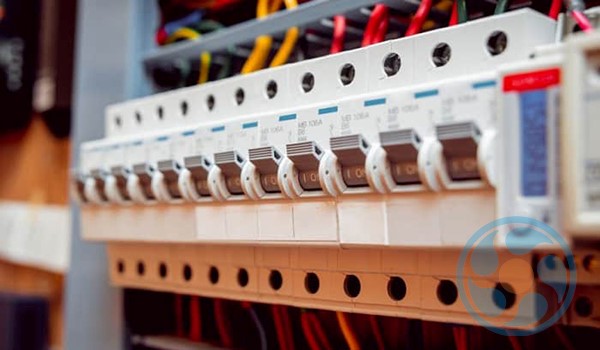

شما می‌توانید این کلیدها را روشن و خاموش‌ کنید. وقتی جریان الكتریكی زیادی از آن‌ها عبور می‌کند، آن‌ها به‌طور خودكار خاموش می‌شوند و این عملکرد دقیقاً چیزی است كه ماشین‌آلات شما را از سوختن نجات می‌دهد. برای پاسخ سؤال تابلو برق چیست، ابتدا باید بدانید که قطع‌ کننده چیست.

تابلوی برق، یک قطع کننده مدار اصلی را درون خود دارد که برق کل خانه را کنترل می‌کند. همچنین قطع کننده‌های مجزایی نیز در آن هستند که هرکدام مسئول تأمین برق بخشی خاص از خانه شما هستند. هر کلید باید برچسبی داشته باشد که منطقه خانه‌ای را که کنترل می‌کند مشخص کند.

کنترل و صرفه جویی در مصرف برق

بعضی از خانه‌های قدیمی کلید ندارند و در عوض فیوز دارند. اگر جعبه‌ فیوز داشته باشید، هیچ سوئیچ روی صفحه برق خود نمی‌بینید. شما فیوزهای پیچ داری را مشاهده خواهید کرد. اگر خانه شما هنوز از جعبه‌فیوز استفاده می‌کند، ممکن است درگرفتن بیمه با مشکل روبرو شوید یا مجبور شوید هزینه بالاتری پرداخت کنید. پس اگر امکان دارد یک تابلو برق به‌جای جعبه‌فیوز نصب کنید.

برق خانه شما از طریق یک کنتور برق در خارج تأمین می‌شود، که برق را به تابلو برق شما هدایت می‌کند. می‌توانید این منبع تغذیه اصلی را با استفاده از قطع کننده اصلی در صفحه برق خود خاموش‌کنید. قطع کننده اصلی شما همچنین میزان آمپر سرویس برق را به شما می‌گوید (آمپران قدرت جریان الکتریکی است). پس در پاسخی کوتاه به سؤال تابلو برق چیست؟ می‌توان گفت که ابزاری برای کنترل برق است.

عملکرد تابلو برق پمپ و بوستر پمپ

پمپ آبرسانی برای عملکرد بهینه و استفاده از حداکثر توان خود در ایجاد و حفظ فشار آب در سیستم آبرسانی، به یک وسیله کنترل نیاز دارند. قطعه ایی که می تواند این فرایند را نظم ببخشد و استهلاک این سیستم را به حداقل برساند، تابلو برق است. تابلو برق علاوه بر کنترل عملکرد پمپ و بوستر پمپ، امنیت آنها و تجهیزات الکتریکی را بالا می برد.

پنل برد دستوراتی همچون شروع کار در میزان فشار آب مشخص را به پمپ می رساند و به صورت اتوماتیک، هر زمان که شیر آبی باز شود، و فشار آب در سیستم کاهش پیدا کند، دستور روشن شدن پمپ یا بوستر پمپ را صادر می کند.

در مواردی که از بوستر پمپ چند پمپه استفاده می کنید، با توجه به کنترل تابلو برق، هنگام نیاز به عملکرد پمپ ها، تنها یک یا چند پمپ که برای افزایش فشار آب نیاز است، شروع به فعالیت می کنند. یعنی تابلو برق فشار کار را روی دوش پمپ ها تقسیم می کند و از عملکرد همزمان یا همیشگی تنها یک پمپ، جلوگیری می کند. قیمت تابلو برق مناسب برای پمپ و بوستر پمپ از 6.000.000 میلیون تومان موجود است تا بیش از 50 میلیون تومان، اما این وسیله را حتما تهیه فرمایید.


تابلو برق بوستر پمپ

جهت تامین نیروی الکتروموتور و یا الکتروپمپ های سیستم بوستر پمپ، باید از تجهیزات تابلو برق استفاده نمایید. پنل برد و مدار فرمان آن می تواند سیستم فعالیت تجهیزات بوستر پمپ را کنترل و نحوه عملکرد پمپ ها را بهبود بخشد.

 با انواع تابلو برق مناسب برای بوستر پمپ خانگی شروع می کنیم:

  • تابلو‌ برق دور متغیر
  • تابلو‌ برق اصلی موتورخانه
  • تابلو‌ برق پمپ‌ فاضلابی
  • تابلوپمپ‌های سیستم‌های HVAC با اینورتر

 تابلو برق مناسب برای بوستر پمپ آتش نشانی:

  • تابلو‌ برق دور ثابت
  • تابلو‌ برق اتوماتیک موتور دیزل و پمپ

ویژگی تابلو برق بوستر پمپ:

  • قاب محفظه این تابلو ها، معمولا از ورق سياه (رنگ الكترواستاتيك کوره ایی) به ضخامت 1 میلیمتر ساخته می شود.
  • حداقل درجه حفاظتی محفظه برای این تابلو ها، ip 54 می باشد.
  • سعی کنید قطعات تابلو برق را از یک برند و مارک انتخاب کنید.
  • تمام سيم های این نوع پنل برد ها بايد مجهز به سر سيم و همچنین اعداد و حروف راهنما باشند.
  • عملكرد هر یک از پمپ های بوستر پمپ در این تابلو ها، باید از طریق سیگنال چراغ LED اختصاصی قابل مشاهده باشد.
  • در این تابلو ها اغلب امكان دسترسی دستی به عملکرد هر يك از پمپ ها و كار اتوماتيك بوستر پمپ، و مدار فرمان ایجاد شده است.

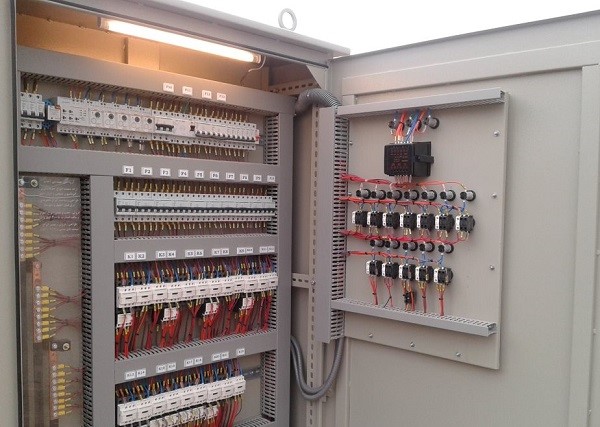

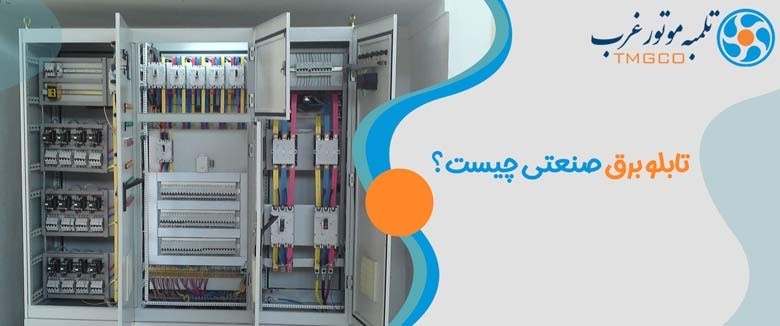

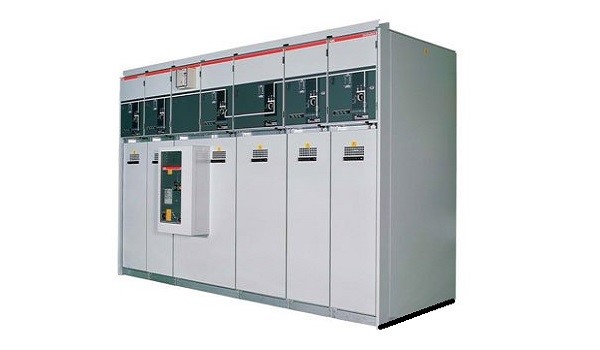

تابلو برق صنعتی چیست؟




در صنایع امروز شاید مهم‌ترین عامل فعالیت یک کارخانه یا کارگاه جریان مداوم و ایمن برق است و اهمیت بالای ساخت و نصب تابلو برق صنعتی از اینجا شروع می شود. قطعات پنل برد صنعتی با اجزای تابلو های معمولی ساختمانی کمی متفاوت است ولی در عملکرد، کاملا با هم مشابه هستند و نیاز به برق تمام تجهیزات الکتریکی را رفع می کنند.

از تابلو برق صنعتی در مکان های زیر استفاده می شود:

  • کارخانه‌ها و پالایشگاه‌ها
  • ایستگاه‌های توزیع برق
  • ایستگاه‌های مبدل
  • بنا های سازمانی و تجاری
  • موتورخانه استخر عمومی
  • موتورخانه مزارع وسیع کشاورزی آبی



 چه چیزی تابلو برق صنعتی را از پنل برد معمولی متمایز می کند؟

نکاتی که در طراحی تابلو برق صنعتی وجود دارد و باعث تمایز آن از تابلو های معمولی می شود، شامل موارد زیر می باشد:

  • محفظه تابلو برق صنعتی از پلاستیک سخت (برای مناطق سرپوشیده) یا فلزات گالوانیزه مانند استیل ضدزنگ، فولاد یا آلومینیوم (برای مناطق بیرونی و نامساعد) ساخته می شود؛
  • تابلو های صنعتی، متناسب با فعالیت صنعتی مورد نظر، به صورت سفارشی ساخته و طراحی می شوند، مخصوصا برای تجهیزات تولید انبوه؛
  • تابلو برق صنعتی به صورت کاملا بهینه از اختلالات الکترومغناطیسی جلوگیری می کند؛
  • درسته همه ی انواع تابلو های صنعتی و خانگی کلید مینیاتوری دارند، اما کلید های حرارتی (MPCB) ممکن است در بعضی از تابلو های ساده خانگی وجود نداشته باشد، اما در تابلو برق صنعتی، حتما باید یک کلید حرارتی برای حفظ امنیت الکتروموتور وجود داشته باشد.



 اهمیت پنل برد صنعتی

به دلیل در دسترس بودن همیشگی برق، شاید متوجه اهمیت آن نشوید، اما اگر جریان برق نوسان شدید پیدا کند، تمام دستگاه‌ها و ماشین‌آلات برقی از کار می‌افتند و حتی ممکن است موتورشان بسوزد و یا آسیب ببیند. نیازی به گفتن نیست که تعمیر ماشین‌آلات سنگین نیازمند هزینه مالی و زمانی بالایی است و عقل حکم می‌کند که در همچنین شرایطی پیشگیری از فاجعه بهتر است.

یکی از ابزارآلاتی که امروزه در زمینه جلوگیری از وارد شدن آسیب برقی استفاده می‌شود، تابلو برق است. موارد استفاده از تابلو برق صنعتی بسیار گسترده هستند و می‌توان از یک تابلو برق صنعتی برای کنترل جریان ورودی به چند دستگاه استفاده کرد. این تابلو‌ها همچنین با داشتن سنسور، در صورت نوسانات شدید برق، جریان ورودی به ماشین‌آلات را قطع می‌کنند تا به عمرشان افزوده شود و آسیبی بهشان نخورد.

البته که در صنایع و کارخانه ها، جهت کنترل عملکرد تجهیزات و دستگاه های برقی، از مدار فرمان و پنل برد استفاده می شود و با استفاده از دستورات تنظیم شده در پنل برد، نحوه کار یا خاموش شدن دستگاه ها را کنترل می کنند.

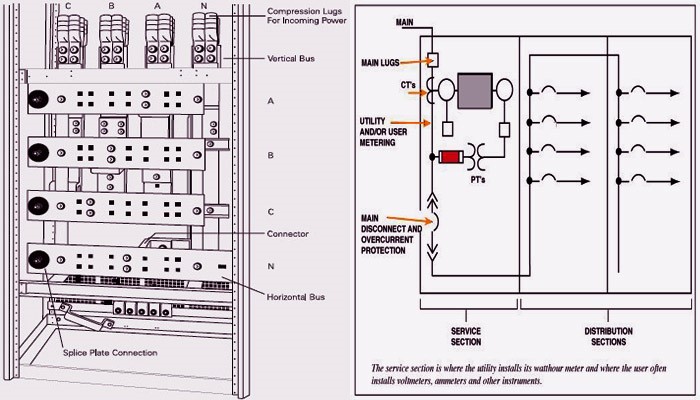

نقشه تابلو برق و نحوه خواندن و درک آن

برای اینکه بتوانید یک نقشه تابلو برق ایجاد کنید و یا آن را درک نمایید، ابتدا بهتر است روش های مطالعه مدارهای الکتریکی را بدانید. مدار های الکتریکی در سه مرحله مورد بررسی قرار می گیرند:



 شمای حقیقی

در این مدل نقشه تابلو، نحوه اتصال سیم های رابط به کلید ها، محل قرار گیری اجزای تابلو و نحوه عیب یابی آن نمایش داده می شود.

نقشه تابلو برق - بر اساس شمای حقیقی

نقشه تابلو برق - بر اساس شمای حقیقی

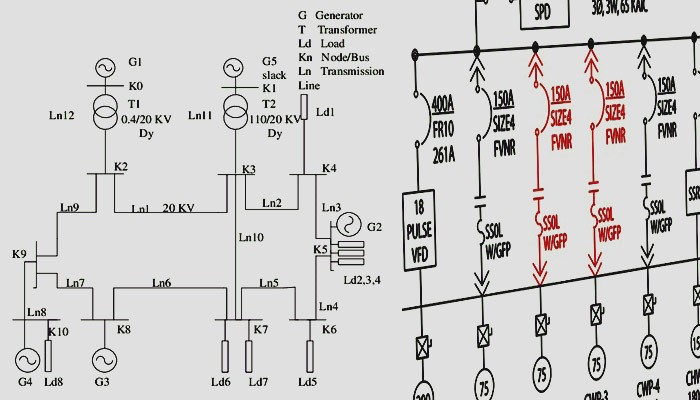

شمای مسیر جریان از فاز تا نول

نقشهٔ ساده یک خطی، که اتصال بخش های اصلی مدار را همراه با چگونگی سیم کشی نمایش می دهد. شمای فنی در واقع، لوله‌های سیم کشی مدار را به همراه تعداد سیم‌های داخل لوله نمایش می‌دهد. تعداد سیم‌ها در لوله با خط کوتاه مایلی، روی بخش های مختلف نمایش داده می شود. اگر سیم‌های داخل لوله های سیم کشی، بیش از دو عدد باشد، عددی نمایش داده می‌شود.

شمای فنی در نقشه تابلو برق

شمای فنی در نقشه تابلو برق

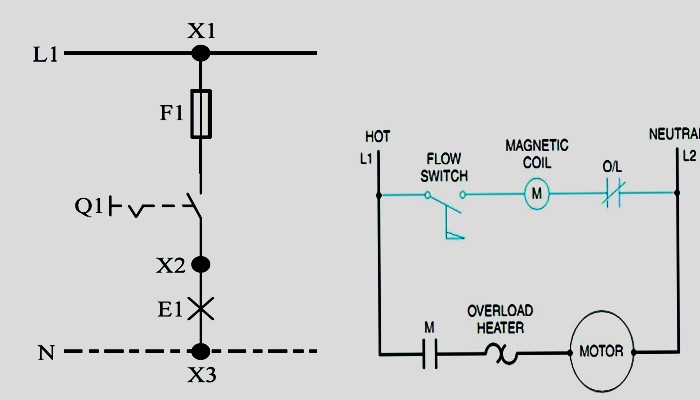

 نقشۀ مدار قدرت (مخصوص مدار های صنعتی)


در برخی از نقشه های تابلو توزیع برق، مسیر‌های عبور  جریان از فاز به وسایل الکتریکی، تا خروج از نول به صورت عمودی نمایش داده می شود. به این نقشه ها، نقشه مسیر جریان گویند.

نقشه مسیر جریان تابلو

نقشه مسیر جریان تابلو

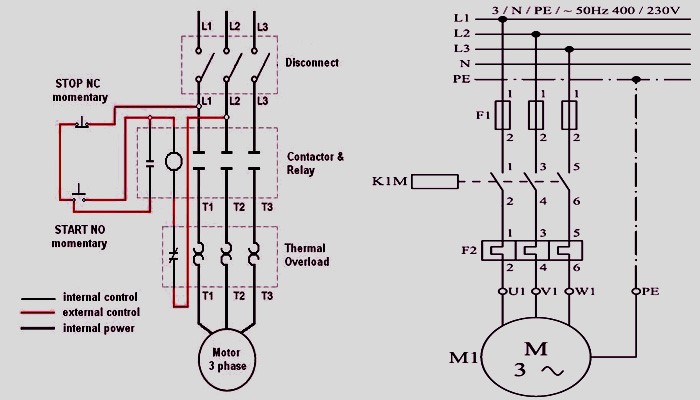

نقشۀ مدار قدرت (مخصوص مدار های صنعتی)

مدار‌های صنعتی اغلب جهت راه اندازی موتور‌های الکتریکی کارایی دارند. نقشه مدار قدرت، نقشه‌ای است که انرژی الکتریکی را از شبکه سه فاز به موتور های الکتریکی می رساند.

نقشه تابلو برق مدار قدرت مدار های صنعتی

نقشه تابلو برق مدار قدرت مدار های صنعتی

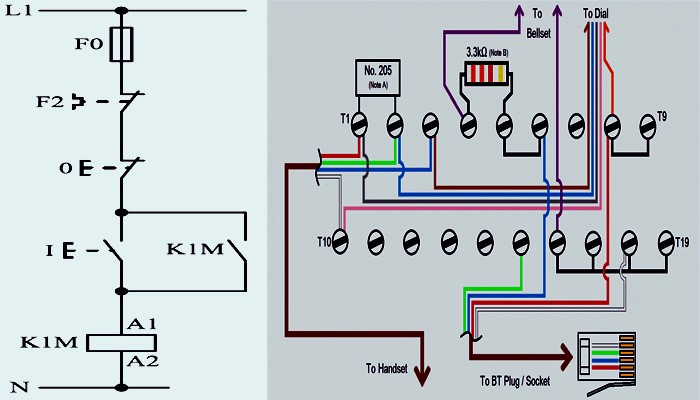

 نقشۀ مدار فرمان (مخصوص مدار های صنعتی)


نحوهٔ عملکرد مدار قدرت را نقشه ای به نام نقشه مدار فرمان نمایش می دهد، نقشهٔ «مدار فرمان» گفته می‌شود که عموما تک فاز می باشد.

نقشه مدار فرمان

نقشه مدار فرمان

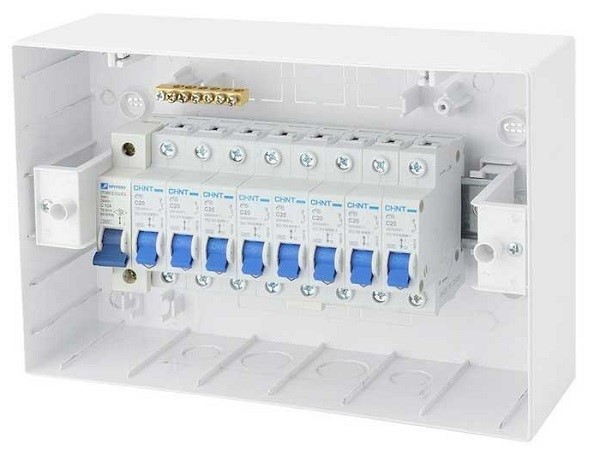

 تابلو قطع کننده (تابلو برق خانگی)

اگر قصد دارید که یک تابلو برق برای خانه خود نصب کنید، بهتر است که با انواع تابلو برق مورد استفاده در فعالیت های صنعتی و خانگی آشنا شوید، زیرا که هر تابلو برقی با توجه به کارایی خود قیمت خاصی دارد و بر عملکرد خاصی متمرکز دارد. اگر از میان انواع تابلو برق یکی را انتخاب کنید که متناسب با شرایطتان نباشد، ممکن است پس از مدتی، هم تابلو آسیب ببیند و هم به وسایل برقی خسارت وارد شود و متحمل هزینه بیشتر شوید.

جنبه‌های ساختاری و فنی یک صفحه توزیع برق بسته به کشور و نیازهای الکتریکی متفاوت است. یک صفحه توزیع برق معمول شامل اجزای زیر است: میله گذرگا، اتصالات فیوز ، کلیدها ، تجهیزات بای پس و ردیاب جریان باقی‌مانده. در دنیای امروز، هنگام کار باسیم و کابل در خانه، ایمنی از اهمیت بالایی برخوردار است. انواع تابلو برق باید موارد زیر را تضمین کنند:

  • فیوز نباید جریان اضافی را از طریق مدار فراهم کند.
  • باید فضای کافی برای سیم‌ها، وسایل و کابل‌های دیگر داشته باشد، علاوه بر این، نصب آن آسان است ولی باید جای آن مناسب باشد و در نزدیکی منبع آب قرار نداشته باشد.
  • نباید در معرض خوردگی باشد و باید دور از آتش قرار بگیرد (درجاهایی که کوره یا مکان‌های خیلی داغ وجود دارند)، خصوصاً در فضاهایی که غذا پخته می‌شود. برای اطمینان از بهترین کیفیت سیم‌کشی و کابل‌های خود طبق دفترچه راهنمای تابلو برق عمل کنید.



بر اساس مدل‌ها و برندها، در اینجا برخی از تابلوهای توزیع (بانام مستعار  تابلو برق) را برای شما آورده‌ایم:

جعبه فیوز کاربردی همچون تابلو برق دارد

تابلو برق فوری (مناسب مصارف خانگی و ساختمانی)

رسماً جعبه‌ فیوز در دسته‌ بندی انواع تابلو برق قرار نمی‌گیرد ولی به دلیل شبیه بودن کاربرد آن به تابلو برق آن را در اینجا به عنوان تابلو برق ساده قرار می‌دهیم. بیشترین مصرف این تابلو برق ساده، بهعنوان تابلو برق خانگی می باشد.  فیوز به یک واحد مصرف‌کننده اطلاق می‌شود که در آن تمام برق کنترل و توزیع می‌شود. مهم است که بدانید در کجای خانه شما قرار دارد زیرا در مواقع اضطراری، بسیار مهم است که جعبه‌ فیوز خود را به‌ راحتی پیدا کنید و برای جلوگیری از فاجعه خاموش‌کنید. آن‌ها شامل سه جز هستند؛ کلید اصلی، قطع کننده‌های مدار و دستگاه جریان باقیمانده.

تابلو های قطع کننده برق

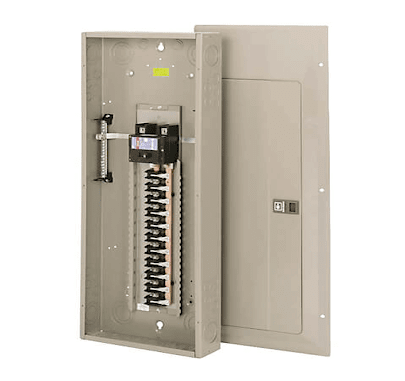

تابلو قطع کننده (تابلو برق خانگی)

یک صفحه توزیع رایج، پنل‌های اصلی قطع کننده از مدارها محافظت می‌کنند و ظرفیت آمپران, پنل را تحت نظر دارند. آن‌ها از مدارها در برابر گرم شدن بیش‌ازحد محافظت می‌کنند، با یک قطع کننده که توسط 3 سیم در امتداد هر مدار وصل شده است. اتفاقاً با توجه به عملکرد آن، پنل قطع کننده اصلی می‌تواند برق خانه را کامل قطع کند. البته از این تابلو برق در کارگاه ها و صنایع کوچک، به عنوان تابلو برق صنعتی نیز مورد استفاده قرار می گیرد.

تابلو برق پنل های اصلی توزیع نیرو

تابلو برق پنل‌های اصلی (main lug panel)

از این تابلو برق‌ها زمانی استفاده می‌شود که یک قطع کننده برق در بخش بالایی خانه قرار داشته باشد. این تابلو برق ها معمولا در دو بخش مصارف خانگی و صنعتی کاربرد دارند. در این تابلو برق سیم‌ها به‌صورت خطی بسته می‌شوند که این اجازه را می‌دهد که پنل اصلی را وقتی از صفحه به بریکر متصل شد، به‌عنوان محافظ زیر پنل مورداستفاده قرارداد. در شرایط اضطراری، قطع شدن کنتور می‌تواند برق را قطع کند و از وارد شدن صدمه جلوگیری کند.

تابلو برق فوری

 تابلو برق دور متغیر (مناسب مصارف صنعتی و آپارتمانی)

در میان انواع تابلو برق، تابلو برق فوری به دلیل سهولت نصب، از محبوبیت خاصی برخوردار است. آن‌ها کوچک‌تر هستند و به توزیع نیرو در قسمت خاصی از خانه یا منطقه شما در ساختمان یا زمینتان، کمک می‌کنند و به‌عنوان یک تابلو برق مداربسته مخصوص منطقه‌ای شناخته می‌شوند. آن‌ها از پنل اصلی نیرو می‌گیرند و در تنظیم توزیع جریان در اطراف منطقه یا ملک نیرو می‌گیرند. بااین‌حال نقطه‌ضعف آن‌ها نبود گزینه قطع کامل است.

 تابلو برق بیرونی

تابلو برق دور ثابت

تابلو برق دور ثابت (مناسب مصارف خانگی و صنعتی)

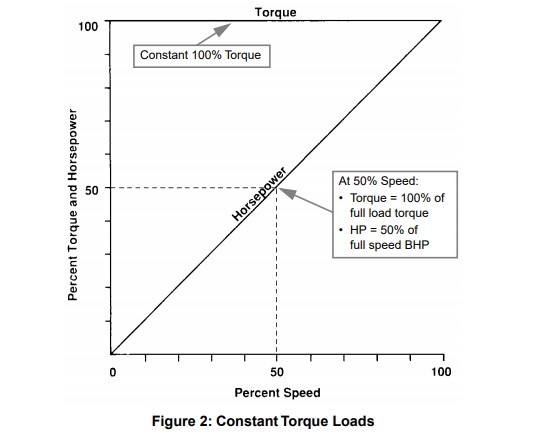

در تابلو برق دور ثابت، بارهای گشتاوری در سرعت‌بالا و سرعت‌پایین به یک‌میزان دور احتیاج دارند، یعنی با تغییر سرعت، تغییری در میزان دور به وجود نمی‌آید. گشتاور در تمام محدوده سرعت ثابت می‌ماند و قدرت اسب بخار در نسبتی مستقیم با سرعت کم‌وزیاد می‌شود. بارهای گشتاور ثابت شامل بیشتر پمپ‌ و کمپرسورهای جابجایی مثبت و رفت و برگشتی و همچنین محرک‌های کششی و نوار نقاله‌ها هست. با بارهای ثابت گشتاور، گشتاور تابعی از سرعت نیست. با تغییر سرعت، گشتاور بار نسبتاً ثابت باقی می‌ماند و قدرت اسب بخار با سرعت تغییر خطی می‌کند.

به‌عنوان‌مثال، اگر سرعت 50٪ افزایش یابد، در صورت ثابت ماندن گشتاور، قدرت موردنیاز برای هدایت عملیات 50٪ افزایش می‌یابد.

این عملکرد تابلو برق دور ثابت از انعطاف‌پذیری آن در شرایط مختلف کم می‌کند، زیرا که همان‌طور که سرعت افزایش می‌یابد، قدرت نیز باید افزایش بیابد که منجر به افزایش بی‌دلیل برق و انرژی مصرفی می‌شود. به همین دلیل موارد استفاده از تابلو برق دور ثابت، به دستگاه‌ها و موتورهای پمپ آب ارزان‌قیمت محدود می‌شود.
از این تابلو برق ها در مصارف خانگی و در تامین نیروی پمپ ها و بوستر پمپ های ارزان قیمت استفاده می شود. البته در موارد صنعتی مانند کمپرسور ها نیز از تابلو برق دور ثابت استفاده می شود.

تابلو برق دور متغیر

تابلو برق دور متغیر (مناسب مصارف صنعتی و آپارتمانی)

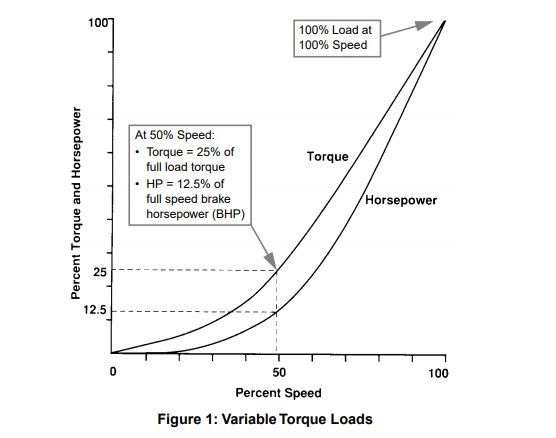

بارهای متغیر گشتاور در سرعت‌های پایین به دور بسیار کمتری نسبت به‌سرعت‌های بالا نیاز دارند یعنی هرچه سرعت کاهش یابد، دور موردنیاز در تابلو برق دور متغیر نیز کاهش می‌یابد. گشتاور موردنیاز با توجه به مربع سرعت(توان ۲ سرعت) و مکعب اسب بخار (توان ۳ اسب بخار) تغییر می‌کند. بارهای گشتاور متغیر شامل بیشتر پمپ‌های گریز از مرکز و محوری، فن‌ها و دمنده‌ها و بسیاری از میکسرها و همزن‌ها می‌شود.

با کاهش سرعت، گشتاور توسط مربع  سرعت کاهش می‌یابد و اسب بخار موردنیاز توسط مکعب  سرعت کاهش می‌یابد. به‌عنوان‌مثال، هنگامی‌که سرعت بار گشتاور متغیر 50٪ یا یک‌نیمه کاهش می‌یابد، گشتاور موردنیاز برای تحریک بار به یک‌چهارم یا 25٪ کاهش می‌یابد. اسب بخار به‌سرعت مکعب کاهش می‌یابد، یعنی 1/8، یا 12.5٪ ازآنچه برای هدایت بار با سرعت کامل لازم است.

این نحوه عملکرد تابلو برق دور متغیر به آن اجازه می‌دهد تا در شرایط بیشتری مورداستفاده قرار بگیرد و صرفه‌جویی در برق را افزایش دهد که موجب افزایش موارد استفاده از تابلو برق دور متغیر می‌شود.

 تابلو برق فشار ضعیف

تابلو برق فشار ضعیف

تابلو برق فشار ضعیف

تابلو برق فشار ضعیف معمول‌ترین تابلو برق برای استفاده در خانه و یا کارخانه‌های کوچک‌ هست که نیاز چندانی به فضای باز ندارد و هزینه نصب و راه‌اندازی آن نیز بسیار مقرون‌به‌صرفه است. مزیت های استفاده از تابلو برق فشار ضعیف شامل افزایش عمر، کاهش هزینه‌های مضاعف و حفظ کیفیت دستگاه‌های برقی است اما محدود به همین‌ها نمی‌شود.

در انواع تابلو برق فشار ضعیف محفظه‌های اتوبوس مجاور توسط یک مانع عایق‌بندی شده بین محفظه‌ها از یکدیگر جدا می‌شوند. سرانجام، محفظه کابل در قسمت پشت قسمت تابلو برق قرار دارد و به‌صورت اختیاری با موانع منفذ یا بازشوندِ از محفظه اتوبوس تقسیم می‌شود.

تابلو برق فشار قوی

تابلو برق فشار قوی (مناسب مصارف صنعتی و کشاورزی)

به صورت کلی ژنراتور هایی با قدرت بالای 1000 ولت را فشار قوی نامند، که برای تامین برق مورد نیاز آن، از تابلو برق فشار قوی استفاده می شود. اجزاء تابلو برق فشار قوی حتما باید از کیفیت و استتاندارد های لازم بهره مند باشد تا از وقوع هر حادثه ای جاوگیری شود. معمولا از گاز SF6 برای خنک کردن سیستم قدرت الکتریکی فشار قوی استفاده می شود. با استفاده بیشتر از ژنراتورها و موتورهای ولتاژ بالا و قوی‌تر از سال 2011 به بعد، استفاده از تابلو برق فشار قوی از اهمیت ویژه ای برخوردار شد.

تابلو برق فشار متوسط

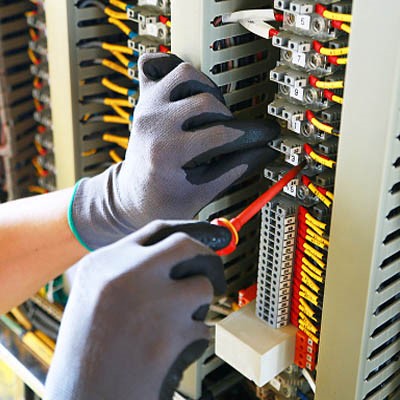

تجهیزات ایمنی مورد نیاز برای نصب و ساختن تابلو برق

عموما تابلو های فشار متوسط، همانگونه که از نام آنها پیداست، ولتاژی مابین فشار قوی و ضعیف خواهند داشت که معمولا بین 1 تا 36 کیلو ولت قرار دارد. تابلو های فشار متوسط به روش چند سلولی طراحی شده و تجهیزات آنها شامل ترانسفورماتور اندازه گیری ولتاژ، دژنکتور، کلید ها، کنتاکتور ها، رله ، باس بار و تجهیزات کنترلی می باشند.

انواع تابلو برق بر اساس محل نصب (مناسب برای مصارف صنعتی، خانگی و کشاورزی)

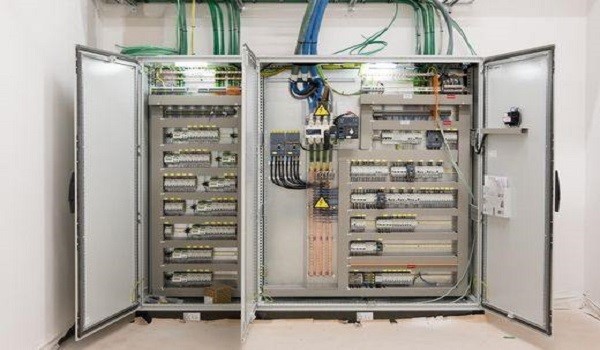

تابلو برق درونی

تابلو برق درونی

همانگونه از نام این نوع تابلو مشخص است، در مکان سر پوشیده، داخل ساختمان، داخت انبار و ... قرار می گیرد و تجهیزات الکتریکی را از صدمات محافظت می کند.

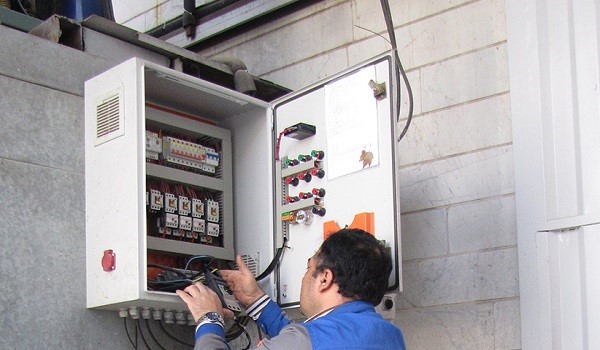

تابلو برق بیرونی

تابلو برق بیرونی

برخلاف تابلو های درونی، این نوع از تابلو ها در فضای باز نصب می شوند، در نتیجه جهت حفظ امنیت تجهیزات و اجزاء تابلو برق، باید از ضخامت و امنیت بالاتری نصبت به تابلو های درونی برخوردار باشند.

 انواع تابلو برق بر اساس کاربرد آنها

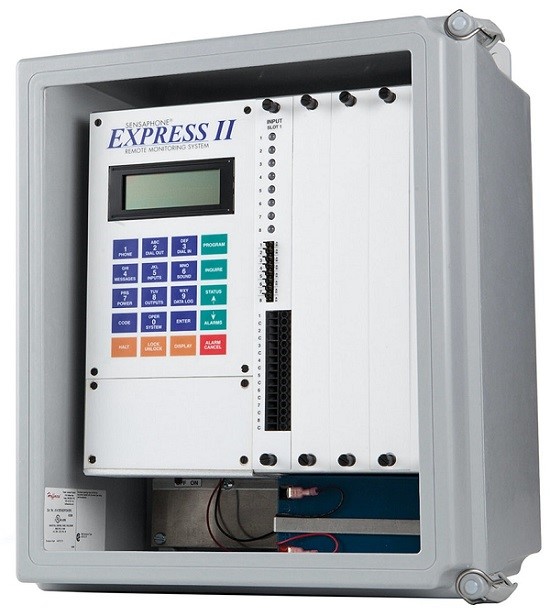

تابلو برق کنترل

اجزای تابلو برق (قطعات اصلی تابلو برق)

تابلو برق های کنترل می توانند وضعیت سیستم مصرفی دستگاه ها و منابع مصرف را بررسی و تحلیل کنند و در مواقع لازم تنظیمات اعمال شده توسط کاربر و بهره بردار دستگاه را به سیستم انتقال می دهند. در نتیجه تابلو برق کنترل، مانند یک سیستم هوشمند تنظیمات لازم در شرایط خاص را اعمال می کند.

تابلو برق توزیع نیرو

تابلو های توزیع برق (مناسب مصارف صنعتی، خانگی و کشاورزی)

توزیع انرژی الکتریکی اصلی ترین وظیفه تجهیزات تابلو برق است. تابلو های توزیع را در انواع مختلفی برای امور مختلف تامین برق تولید می کنند. هر تابلوی توزیع یک ورودی دارد که همان برق شکسته سراسری است و یک خروجی به مصرف کننده، ساختمان ها و دستگاه ها انتقال می دهد. تابلوی توزیع باید بر اساس نیاز شما، میزان برق ورودی و خروجی مورد نیاز طراحی و تولید شود.

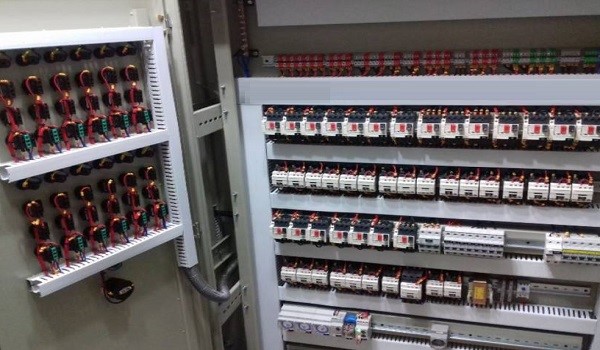

اجزای تابلو برق (قطعات اصلی تابلو برق)

تابلو برق به عنوان یکی از ابزار های ضروری در بهره برداری، مصرف، توزیع و کنترل جریان الکتریکی، از چه اجزاء و قطعاتی تشکیل شده است؟ در ساختار تابلو های مدرن، کلیدهای مدار بسته و فیوزها از آسیب الکتریکی به بخش اصلی تجهیزات و اپراتور جلوگیری می کنند.

همچنین ممکن است ابزارها و کنترل هایی برای تامین برق تابلو وجود داشته باشد. برای مثال، یک تابلوی برق برای بانکی از ژنراتورهای الکتریکی و فرکانس مورد نیاز، می‌تواند برق متناوب و با بار متفاوت را از منبع تغذیه دریافت و کنترل کند. تابلو برق ابزارهایی برای نمایش و کنترل فرکانس، ولتاژ، جریان و انرژی دارد مانند تجهیزات سنکروسکوپ.

مقدار برقی که به تابلو برق وارد می‌شود باید به طور قابل ملاحظه‌ای برابر با برق خروجی به مدار ها با بار متناسب باشد.

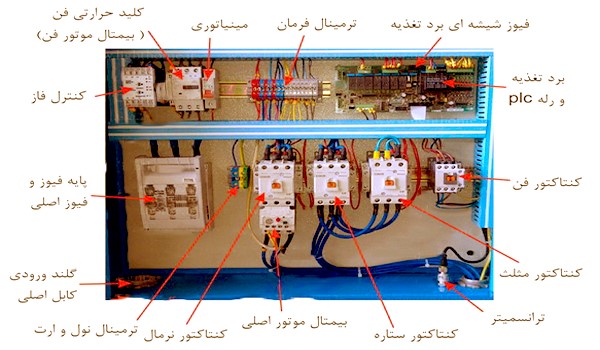

اجزای اصلی تابلو برق کامل

  1. فیوز: محافظت از مدار در مقابل ورودی جریان بیش از حد و اضافه بار الکتریکی.
  2. کلید مینیاتوری: وظیفه ای شبیه به فیوز را دارد اما با طول عمر بیشتر و قابلیت استفاده چند بار پس از تحمل اضافه بار.
  3. بی متال: این قطعه می تواند مدار را در شرایطی که دما بیش از حد مجاز افزایش کرده است، با قطع جریان نجات دهد.
  4. کلید های حرارتی: حفاظت از مدار در مقابل اضافه دما و اضافه بار الکتریکی مدار
  5. کنتاکتور: کلید خاموش و روشن کردن مدار الکتریکی
  6. کلید نشتی: این کلید جهت حفظ جان کاربرانی که با تابلو برق ارتباط دارند اهمیت دارد و در صورت به وجود آمدن نشتی در جریان، آن را قطع می کند.
  7. پوش باتن: می توانید با این قطعه جریان را قطع و وصل کنید
  8. چراغ ها: به شما اتصال و عدم اتصال جریان بخش های مختلف را یادآور می کند. البته یکی از این چراغها، چراغ هشدار است که باید مراقب آن باشید. در برخی تابلو ها می توانید هشدار صوتی نیز تعبیه کنید.
  9. ترمینال: پل ارتباطی اجزاء درونی و بیرونی محفظه تابلو برق را ایجاد می نماید.
  10. تایمر: زمانبندی سیگنال های کنترلی مدار
  11. کنترلر: کنترولر یا به اختصار plc، می تواند به صورت هوشمند و برنامه ریزی شده، عملکرد دیگر قطعات تابلو برق را تحت نظر داشته باشد و در شرایطی که برای آن برنامه ریزی شده است، عملکرد مناسب را انجام دهد.
  12. داکت کابل: با این قطعه کابل ها و سیم کشی های داخل تابلو برق، یک نظم بندی خاصی خواهند گرفت که در استفاده از تابلو برق و ظاهر ان نیز بسیار موثر است.
  13. محفظه فلزی و یا پلاستیکی تابلو برق: این محفظه کل اجزاء تابلو برق را کنار هم جمع کرده و از عوامل بیرونی محافظت می کند. قطعا این تجهیزات باید در مکان بسته و امنی از محیط بیرون محافظت شوند.

انواع کلید ها

همانطور که میدانید از قطعاتی که همه ی ما در تمام مدل های خانگی و صنعتی تابلو برق دیده ایم، کلید ها هستند. به همین دلیل چند مورد از کلید هایی که در تابلو برق از آنها استفاده می شود را در ادامه معرفی می کنیم.

 کلیدهای فشار قوی

  • کلید بدون بار یا سکسیونر
  • کلید قابل قطع زیر بار
  • کلید قدرت یا دژنکتور: کلید روغنی، کلید کم روغن و کلید اکسپانزیون ( در آن آب ماده خاموش کننده جرقه است و به آن کلید آبی نیز می گویند).
  • کلید هوائی (در آن از هوای سرد برای خروج یونها، خاموش کردن جرقه و همچنین خنک کردن جرقه  تحت فشار استفاده می شود).

 کلیدهای فشار ضعیف تابلو برق

  • کلیدهای اتوماتیک کمپکت
  • کلیدهای هوایی
  • کلیدهای مینیاتوری

 کلیدهای حافظ تابلو برق (MPCB)

کلید حفاظت برای حفاظت از موتورها ضروری است. این کلید برای موتورهایی تا ۵۵KW قابل استفاده است.

 کليدهای محافظ جان (RCCB)

برای ایجاد ایمنی برای انسان در مقابل خطر برق گرفتگی و  خطرات جریان، از این کلید ها استفاده میشود.





 مراحل ساخت تابلو برق

اجزاء تابلو برق روی تصویر

 تجهیزات ایمنی مورد نیاز برای نصب و ساختن تابلو برق

طراحی و ساخت یک تابلو برق کامل، تخصص می خواهد. چنانچه با تجهیزات برقی و نحوه انتقال جریان بین تابلو و سیستم مورد نیاز آشنایی کافی ندارید، از بستن تابلو برق خودداری کنید. چرا که علاوه بر خطر آسیب دیدن سیم کشی و سوختن تجهیزات الکتریکی، خطرات جانی برای ساکنان محیط خواهد داشت.

 اقدامات اولیه ساخت پنل برد

در ابتدای کار شما باید با نقشه تابلو برق به صورت ایزومتریک و جانمایی، آشنا شوید. قبل از شروع نقشه کشی و طراحی تابلو برق، این مسائل را کاملا روشن کنید:

  • هدف از نصب آن چیست؟
  • نقشۀ کلی مرکز مورد نظر جهت توزیع نیرو چگونه است؟
  • تابلو برق تنها وظیفه انتقال نیرو را دارد یا باید بر اساس کد های دستوری، عملکرد تجهیزات را نیز کنترل کند؟

با مشخص شدن موارد فوق، حال می توانید با توجه به مشخصات فنی مورد نیاز برای ساخت تابلو، نقشه آن را پیاده کنید. همانگونه که گفتیم نقشه تابلو برق نیاز به آموزش دارد و تنها با مطالعه چند مقاله نمی توانید به درستی این کار را انجام دهید. می توانید از دوره های آموزشی simi استفاده کنید. برای شرکت در دوره اینجا کلیک کنید.

 مراحل طراحی و ساخت نهایی تابلو برق

پس از نقشه کشی و شناخت قطعات تابلو برق مورد نیاز، چند مرحله زیر انجام می گیرد:

  • برش کاری و جوشکاری جهت آماده سازی محفظه تابلو و یا استفاده از محفظه های آماده در صورت مناسب بودن اندازه آنها
  • رنگ کاری محفظه جهت ارتقای طول عمر تابلو برق، مخصوصا از انواع بیرونی آنها لزوما باید اینکار انجام شود.
  • مونتاژ بدنه و اسکلت اصلی
  • مونتاژ و پیاده سازی قطعات الکتریکی درون تابلو

از تجهیزات ساخت تابلو برق را می توان موارد زیر را نام برد:

  • کنترل دور موتور فشار متوسط
  • کلید مینیاتوری
  • کنترل دور موتور
  • کنتاکتور و بیمتال
  • کلید اتوماتیک
  • لوازم جانبی کنتاکتور و بیمتال
  • لوازم جانبی کلید کامپکت
  • رله حفاظت موتور دیجیتال
  • موتور استارتر MMS
  • کلید هوایی ACB
  • کلیدهای فشار متوسط

چهار مرحله اصلی ساخت تابلو برق، بعد از نقشه کشی آن

چهار مرحله اصلی ساخت تابلو برق

نصب و بستن تابلو برق

در نهایت بستن پنل برد می ماند که این فرایند نیازمند آماده بودن سیم کشی ساختمان یا مکان مورد نظر، جهت نصب تابلو برق می باشد. البته انجام اتصالات به تابلو نیازمند تخصص کامل در نحوه توزیع جریان می باشد و یک اشتباه کوچک می تواند امنیت شما و تجهیزات الکتریکی شما را به خطر اندازد. جهت بستن تابلو برق، نکات زیر را حتما رعایت کنید:

1. در مرحله اول نکات ایمنی مانند پوشیدن یک کفش عایق (کفی پلاستیک) و دستکش ایمنی را برای امنیت خود، رعایت کنید.

2. قبل از بستن و نصب پنل برد، از محکم و نصب صحیح کلید های مینیاتوری روی ریل های محفظه و اتصال صحیح آنها به شینه نول و شینه ارت، اطمینان حاصل نمایید. وجود اتصالات کوتاه و نادرست می تواند خساراتی بر تابلو برق وارد نماید.

3. مکان نصب پنل برد در صورتی که داخل دیوار یا فضای کوچکی باشد، قبل از جابجایی، فضای آنجا را برای مناسب بودن نصب سینی تابلو برق بررسی کنید.

4. در زمان سیم بندی قدرت تابلو،  چه در پنل برد های تک فاز و چه سه فاز،  باید جریان فاز به تمام کلید های حفاظتی و کنتاکتور ها متصل شود.

5. از بست های کمربندی برای پیکربندی سیم کشی ها، حتما استفاده کنید.

6. می توانید کلید قطع و وصل تابلو را روی درب محفظه نصب کنید، تا در زمان نیاز، مجبور به باز کردن درب تابلو برق نشوید.

7. هنگامی که تمام اتصالات و نصب تابلو انجام شد، برخی اطلاعات ضروری راهنما مانند شماره سریال، نوع و سایز فیوز ها را روی محفظه قرار دهید. این در تغییرات آتی لازم و تعمیرات تابلو، به سرعت شما در آپدیت یا رفع مشکل کمک می کند.

 مشخصات عمومی تابلو برق

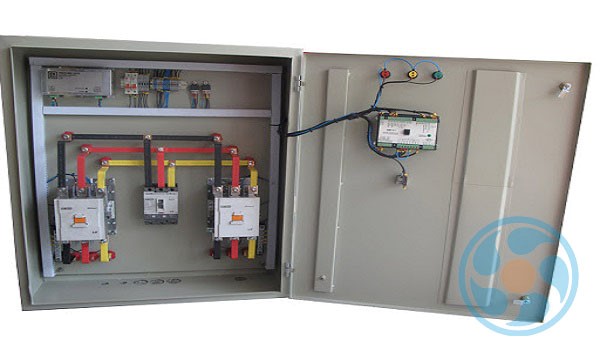

 نصب تابلو برق تک فاز

تابلو برق تک فاز

نصب تابلو برق ۱ فاز رایج‌ترین سیم‌کشی در ساختمان‌های مسکونی است. در منبع تک فاز ، دو کابل (یکی خط (معروف به فاز) و دیگری خنثی)  از قطب‌های ابزار به کنتور انرژی کیلووات ساعت و سپس مستقیماً به صفحه توزیع اصلی (واحد مصرف‌کننده) متصل می‌شوند.

برای سیم‌کشی و نصب تابلو برق ۱ فاز برای توزیع منبع برق در چند بخش از یک‌خانه، مراحل زیر را دنبال کنید:

  • سیم‌های ورودی فاز و خنثی (L و N) را از تیر برق به منبع انرژی تک فاز وصل کنید.
  • سیم فاز ورودی و خنثی ورودی (L و N) را به 2 قطع کننده مدار قطب دار MCCB متصل کنید. این به‌عنوان یک کلید اصلی برای تمام بخش‌های خانه استفاده می‌شود.
  • MCCB را به ترتیب برای هر بخش به دو قطب MCB’s ، RCD ، Single Pole MCB و سیم‌های خروجی و کابل را به مدارهای فرعی و مدارهای فرعی نهایی متصل کنید. مراحل مشابه را برای هر بخش انجام دهید. به خاطر داشته باشید که اتصال مناسب برای سیم‌های خنثی و فاز در کل سیستم باید انجام شود. در صورت اشتباه بودن، کدهای رنگ سیم‌کشی IEC و NEC را از اینترنت پیدا کنید و از آن استفاده کنید.
  • اکنون، دستگاه‌های الکتریکی و لوازم‌خانگی را به ترمینال اتصال به زمین متصل کنید که منجر به الکترود زمین در سیستم و زمین می‌شود.



 نصب تابلو برق سه فاز

تابلو برق سه فاز

به‌طورکلی،  زمانی که جریان کم‌تر از 7.5 کیلووات باشد، از تابلو برق تک فاز استفاده می‌کنند و بیشتر از آن، محدوده تابلو برق سه فاز است. حتی اگر شما نیاز نصب یک تابلو برق برای واحد مسکونی خوددارید، اگر جریان بیش‌تر از حد مجاز است ، نصب تابلو برق ۳ فاز توصیه می‌شود. به‌عبارتی‌دیگر، هنگامی‌که بار از 7.5 کیلووات بیشتر است، سیم‌کشی برق 3 فاز در مناطق خانگی (خانه‌ها) توصیه می‌شود.

در این آموزش، ما فرض می‌کنیم که در بخش فعلی نصب تابلو برق ۳ فاز، فقط بار تک فاز (نقاط نور، فن، تلویزیون، پریز برق، AC و غیره) را به هم متصل خواهیم کرد. به‌عبارت‌دیگر، ما موتورهای 3 فاز را روشن نخواهیم کرد زیرا در خانه‌های خود چنین بارهایی (سه فاز) نداریم. اگر یک‌بار سه فاز در خانه شما وجود دارد هم می‌توانید این کار را انجام دهید. همان‌طور که می‌دانید درصورتی‌که کل بار از حد نصب سیم‌کشی برق تک فاز فراتر رفته باشد، باید به دلیل رعایت قوانین توزیع، سیم‌کشی خود را در سیستم سه فاز انجام دهید.

سوئیچ‌های انتقال بین منابع تابلو برق

یک سوئیچ، انتقال بار رابین دو منبع الکتریکی جابجا می‌کند. سوئیچ‌های انتقال که اغلب به‌عنوان نوعی زیر پانل توصیف می‌شوند ، بهترین گزینه برای ژنراتورهای تهیه پشتیبان است که در آن آن‌ها برق ژنراتور را از طریق صفحه قطع کننده به برق تبدیل می‌کنند. ایده این است که بهترین اتصال تابلو برق را داشته باشید که منبع برق بی‌نقصی را تضمین کرده و ایمنی را تضمین کند.

در اصل دو نوع سوئیچ انتقال وجود دارد، سوئیچ انتقال دستی و سوئیچ انتقال خودکار. همان‌طور که از نامشان پیداست، سوییچ دستی هنگامی کار می‌کند که شخص سوئیچ را برای تولید بار الکتریکی به توان پشتیبان روشن کند. از طرف دیگر، خودکار برای زمانی است که منبع تغذیه خراب شود و از ژنراتور برای تأمین موقتی برق استفاده شود. اتوماتیک یکپارچه‌تر و آسان‌تر برای استفاده در نظر گرفته می‌شود، در مکان‌های مسکونی این تابلو برق مناسب‌تر است.

 عیب یابی و تعمیر تابلو برق

درک مشخصات تابلو برق مهم است. با در نظر گرفتن کاربردهای صنعتی، تابلوهای مختلفی بر اساس مصرف برق و استفاده از محصولات کم‌مصرف پیشنهاد می‌شود. در اینجا برخی از انواع تابلو برق مورداستفاده در صنایع وجود دارد:
  • مراکز کنترل موتور (MCC)
  • رابط ماشین انسانی
  • (HMI)
  • پانل‌های اپراتور
  • تابلوهای کنترل هیدرولیک صنعتی
  • پانل‌های کنترل‌کننده منطق قابل‌برنامه‌ریزی (PLC)
  • تابلوهای کنترل هیدرولیک صنعتی



تابلو برق جزء تجهیزات بسیار کارامد اما خطرناک است! به همین جهت چند مورد از مشخصات اصلی انواع تابلو برق که باید هنگام استفاده از آن بدانید را معرفی می کنیم. (مشخصات تابلو برق های استاندارد تحت پوشش IEC)

ولتاژ نامی (UR)

موثر ترین ولتاژی که تابلو برق در بهترین حالت عمل می کند، ولتاژ نامی آن است. البته ولتاژ نامی در تابلو های فشار قوی و فشار متوسط در یک محدوده به صورت زیر بیان می شود:

برای مثال برای تابلو فشار متوسط، ولتاژ نامی ارائه شده توسط استانداردIEC  شامل؛ 3.6، 7.2، 12، 17.5، 24، 36 و 52 کیلو وات می باشد.

 سطح عایقی نامی (Rated Insolation Level)

مجموعه ولتاژ های قابل تحمل در فرکانس نامی می باشد و مشخص می کند که تابلو برق در چه ولتاژ هایی در مقابل تنش های دی الکتریک، ایستادگی عایقی دارد و به اصطلاح سطح عایقی نامی آن چقدر است که بر اساس زمان دوام تعیین می شود.

 فرکانس نامی (Rated Frequency)

در ایران فرکانس نامی برابر با 50 هرتز می باشد. فرکانس نامی همان فرکانس بخش شهری است که در ایران معمولا 50 هرتز می باشد.

جریان نامی (Rated normal current)

جریان نامی، حداکثر جریانی است که یک مدار مانند تابلو برق و اجزائی که وظیفه انتقال نیرو را دارند، می توانند در شرایط استاندارد انتقال دهند. معمولا جریان نامی برای هر تابلو برق مشخص است.

 جریان نامی ایستادگی کوتاه مدت (Rated short time withstand current)

جریانی که برای مدت کوتاه و مشخصی می تواند از تابلو برق عبور کند و از جریان نامی استاندارد بیشتر است را جریان نامی ایستادگی کوتاه مدت خوانند.

 جریان نامی ایستادگی پیک (Rated peak withstand current)

جریان پیک، میزان جریانی است که تابلو برق تحت شرایط خاص و مشخص شده می تواند تحمل کند و معمولا جریان را دو برابر فرکانس شهری یعنی 50 هرتز در نظر می گیرند.

 زمان نامی اتصال کوتاه

مدت زمانی که مدار تابلو برق، جریان نامی ایستادگی کوتاه مدت را در شرایط استاندارد تحمل می کند، زمان نامی اتصال کوتاه می نامند که معمولا 1 ثانیه درنظر گرفته می شود.

 ولتاژ نامی تجهیزات جانبی تابلو برق (auxiliary circuits voltage)

ولتاژ استاندارد و مناسب مدار کنترل و دیگر تجهیزات تابلو برق را ولتاژ نامی تجهیزات جانبی تابلو برق گویند.

مشخصات تابلو برق چیست؟
مشخصات عمومی تابلو برق

 خرید تابلو برق

دوستان عزیز مراقب باشید؛ خرابی تابلو برق می تواند خسارات زیادی به تجهیزات الکتریکی و تجهیزات موتور خانه ایی از قبیل الکتروموتور ها، پمپ ها و بوستر پمپ ها وارد کند. اصل کارکرد تابلو برق برای توزیع صحیح نیرو و محافظت از تجهیزات گران قیمت خانگی و صنعتی می باشد و ایجاد مشکل در پنل برد، امنیت این تجهیزات را به خطر می اندازد و احتمال سوختن این لوازم را بالا می برد.

تعمیر و سرویس تابلو برق

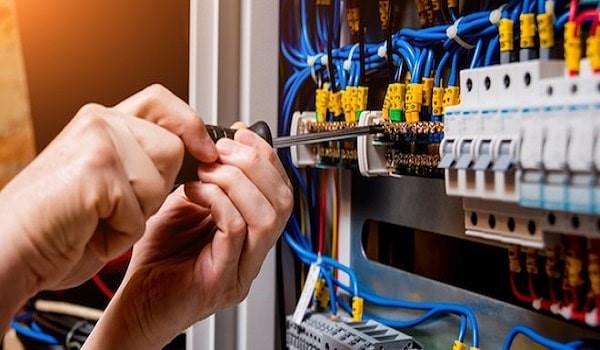

 علائم خرابی پنل برد

به همین جهت ما تصمیم گرفته ایم تمام علائم و نشانه های خرابی تابلو برق را به شما آموزش دهیم و راه حل رفع این خرابی ها را نیز به اطلاع شما برسانیم. وقتی علائم زیر را از تابلو برق مشاهده کردید، نشان دهنده خرابی یکی از قطعات تابلو برق است که باید سریعا نصبت به تعمیر آن اقدام نمایید:

  • کلید های مینیاتوری به صورت دائمی بالا می زنند.
  • کلید ها و کابل های تابلو بسیار داغ می شوند.
  • کلید ها به صورت اتوماتیک و دستی ریست نمی شوند.
  • از داخل جعبه تابلو برق صدایی مانند سوختگی و سرخ شدن می آید و به اصطلاح جلز ولز می کند.
  • آتش گرفتن ناگهانی کابل ها و زیر کلید های تابلو.
  • از جعبه تابلو برق دود و بوی سوختگی بلند شود.
  • عدم برق رسانی به تجهیزات الکتریکی در مدار توزیع نیروی پنل برد.

دقت داشته باشید که داغ شدن شدید کابل ها و کلید های تابلو برق را کاملا جدی بگیرید. این مورد می تواند به سوختن قطعات، ذوب شدن و حتی آتش گرفتن آنها ختم شود.

 پیشگیری بهتر از درمان است

جهت پیشگیری از سوختگی و خرابی پنل برد، باید مواردی که احتمال خراب شدن لوازم تابلو برق را افزایش میدهد، بشناسیم. از مهم ترین عوامل شامل موارد زیر می باشد:

  • عدم نصب و استفاده از کابلشوی بیمتال
  • استفاده نادرس و نصب چند بی متال روی هم.
  • نوسانات و اضافه بار ورودی برق تابلو برق و استفاده از تابلوی نامناسب با شرایط و ظرفیت مورد نیاز.
  • عدم دادن اطلاعات کافی و لازم به تیم فروش تابلو و عدم مشاوره برای انتخاب بهترین تابلو برق.
  • شل و شلخته بودن کابل ها، اتصالات، ترمینال ها، جمپر ها، بست ها و ...
  • نصب تابلو در مکان نا مناسب
  • خرید تجهیزات تقلبی و فیوز های ارزان قیمت در ساخت تابلو
  • عدم داشتن حفاظ مناسب برای جلوگیری از ورود رطوبت به داخل محفظه
  • عدم چک کردن سلامت قطع کننده جریان ورودی تابلو
  • عدم تعویض و سرویس تابلو برق های قدیمی که در سال های قبل از 1385 ساخته و نصب شده اند.
  • عدم قرار دادن یک اطلاعیه از نحوه استفاده و محدودیت های استفاده از تابلو برق برای ساکنین محل نصب تابلو.
  • نصب تابلو برق در مکانی که لرزش زیادی داشته باشد، مانند نصب آن روی تجهیزات پمپ یا بوستر پمپ.
  • عدم سرویس تابلو برق و بررسی سلامت تجهیزات آن در سال.
  • عدم عایق بندی صحیح محفظه و قطعات نصب شده روی آن، هنگام ساخت تابلو برق.

با رعایت موارد فوق و انجام نکات ایمنی، احتمال خرابی تابلو برق تا حد قابل توجهی کاهش پیدا می کند.



رفع مشکلات و تعمیر تابلو برق

وقتی یک تابلو برق ایراد پیدا میکند، از شایع ترین قطعاتی که به مشکل میخورند؛ مدار ها (که هر یک برق قسمت خاصی از ساختمان یا کارگاه را تامین میکنند)، کلید های مینیاتوری، کنترل کننده ها، کنتاکتور و هشدار دهنده ها می باشند. وقتی این قطعات خراب می شوند، باعث خراب شدن بقیه قطعات تابلو و عدم توزیع صحیح نیرو به تجهیزات الکتریکی می شوند.

برای قدم اول قطع کننده مدار اصلی باید مورد بررسی قرار گیرد. این مدار شکن جریان ورودی تابلو برق را تنظیم و کنترل می کند و سلامت این قطعه کمک بزرگی به سلامت دیگر قطعات تابلو برق خواهد کرد. در صورتی که قطع کننده سالم باشد، در صورت وارد شدن اضافه بار یا نوسانات شدید برق، جریان را قطع کرده و از آسیب دیدن دیگر قطعات جلوگیری می کند.

نکته ایی که هنگام تعمیر تابلو باید در نظر داشته باشید، رعایت نکات ایمنی است. دستکش مخصوص، کفش با کفه کلفت پلاستیکی و داشتن لباس مناسب، از مهم ترین موارد است. ایمنی و سلامت شما بسیار مهم تر از تابلو برق می باشد. پیشنهاد می کنیم کار تعمیراتی به به تیم تخصصی در این زمینه بسپارید، اما اگر خودتان می خواهید مشکل را پیدا کنید، لطفا با رعایت نکات ایمنی، مراحل زیر را انجام دهید.



  • سلامت قطع کننده مدار اصلی که یک قطع کننده و کلید بزرگ در بالای تابلو برق است را چک کنید. سوخته، ذوب شده یا سیاه شده نباشد، بوی سوختگی ندهد و کابل های ورودی و خروجی آن سالم باشند.
  • درب محفظه تابلو را باز کنید و به صورت چشمی به قطعات، اتصالات، کابل ها و کلید ها نگاه کنید. در صورت سوختن هر کدام، معمولا آثار سوختی به صورت ظاهری نیز نمایان می شود.
  • رله های حفظتی مانند ولت متر و آمپرمتر ها می توانند برخی خطاها و مشکلات تابلو برق را به صورت یک هشدار نمایش دهند، در نتیجه برای قدم بعدی آنها را چک کنید.
  • اگر قبل از این نیز تابلو برق تعمیر شده است، مشکل قبلی را بیاد بیارید. چرا که ممکن است همان ایراد قبلی، خرابی جدید تابلو را باعث شده باشد.
  • در صورتی که مدار های تابلو برق کمتر از قسمت های توزیع نیرو در ساختمان است، یک یا چند مدار به تابلو برق اضافه کنید. (برای انجام این مورد، حتما باید تخصص ساخت تابلو برق را داشته باشید).
  • استفاده از نقشه مدار های تابلو برق برای تست صحت نصب مدار های تابلو.
  • استفاده از تجهیزات مادون قرمز برای یافتن قطعاتی که حرارت بیش از ظرفیتشان تولید میکنند.
  • قطعات و تجهیزاتی که از عمر مفید آنها گذشته است، با مدل های جدید و بروز، جایگزین کنید.
  • نصب تجهیزات هوشمند اخطار خرابی تجهیزات. این تجهیزات قادر هستند در صورت خرابی هر قطعه از تابلو برق، آن را شناسایی کنند و به شما اطلاع دهند.
  • استفاده از آنالیز اتصال کوتاه در مدار های تابلو برق جهت کشف ایراد قطعات تابلو برق.
    (نیاز به تخصص کافی در این زمینه دارد، در صورتی که مدرک دیاگرام تک خطی داشته باشید، می توانید به راحتی این تست را انجام دهید).

 خرید تابلو برق

قیمت انواع تابلو برق با توجه به نیاز شما، فشار برق، تعداد دستگاه هایی که باید برق بین آنها توزیع شود، روکار یا توکار بودن تابلو، اندازه تابلو برق و جنس آن متفاوت است. جهت مشاهده حدودی قیمت ها، جدول زیر را مشاهده کرده و جهت اطلاع دقیق از قیمت تابلو برق مورد نیاز خود، با ما تماس بگیرید.



قیمت تابلو برق کارگاهی

قیمت تابلو برق بیل برقی ساده
از 3.500.000 تا 12.000.000 تومان
  • اندازه های تابلو برق از 20 در 30 تا 50 در 70 سانتیمتر و جعبه از جنس فلز می باشد.
تابلو برق دانخوری، طرح پنج خط فلزی
از 4.500.000 تا 21.000.000 تومان
  • اندازه تابلو برق از 30 در 40 سانتیمتر تا 100 در 120 سانتیمتر موجود می باشد
قیمت تابلو برق سیستم مه پاش فلزی سه فاز
از 2.500.000 تا 10.000.000 تومان
  • اندازه ها از 20 در 20 سانتیمتر تا 60 در 80 سانتیمتر، موجود می باشد
تابلو برق انتقال دان تایمر
از 1.500.000 تا 4.500.000 تومان
  • اندازه ها از 25 در 30 سانتیمتر تا 80 در 100 سانتمتر موجود می باشد

قیمت تابلو برق ساده خانگی

قیمت تابلو برق دانخوری دو خط آپارتمانی
از 3.000.000 تا 5.000.000 تومان
  • اندازه های تابلو برق از 20 در 30 تا 50 در 70 سانتیمتر و جعبه از جنس فلز می باشد.
قیمت تابلوبرق 4 کلیده خانگی
از 150.000 تا 500.000 تومان
  • اندازه تابلو برق 15*15
قیمت جعبه فیوز 5 پل با درب PC
از 300.000 تا 800.000 تومان
  • اندازه ها از 20 در 20 سانتیمتر
قیمت تابلو برق سه فاز آپارتمانی
از 4.000.000 تا 25.000.000 تومان
  • اندازه ها از 25 در 30 سانتیمتر

قیمت جعبه تابلو برق

قیمت جعبه تابلو برق سه فاز صنعتی
360.000 تومان
  • اندازه های محفظه 30 در 53 سانتیمتر
قیمت جعبه تابلو برق دانوب کارگاهی یا موتورخانه ایی
330.000 تومان
  • اندازه تابلو برق 40*30 سانتی متر
قیمت جعبه تابلو برق تک فاز آپارتمانی
250.000 تومان
  • اندازه 22 در 37 سانتیمتر
قیمت جعبه فیوز مینیاتوری خانگی
85.000 تومان
  • اندازه ها از 15 در 25 سانتیمتر

قیمت تجهیزات تابلو برق

لوله های خرطومی سایز 16 متوسط
10.500 تومان
  • قیمت بر اساس هر متر در سایز 16
بالاست الکترونیکی
60.000 تومان
  • قیمت بر اساس یک واحد بالاست 2*40
ترمینال توزیع تک پل
136.000 تومان
  • قیمت بر اساس یک واحد ترمینال تک پل می باشد
جعبه فیوز توکار
490.000 تومان
  • قیمت برای پک های 24 تایی از محصول می باشد
ترانسفورماتور جریان
100.000 تومان
  • قیمت برای ترانسفورماتور جریان مدل سی ال 1، ای ال 2 می باشد
شینه فانتزی
10.000 تومان
  • قیمت برای شینه های 6 پیچه می باشد
جمپر ترمینال
45.000 تومان
  • قابل نصب روی ترمینال های RTP2.5
بست های کمربندی
75.000 تومان
  • قیمت برای یک پک کامل از بست های 37 سانتی متری می باشد
بی متال
390.000 تومان
  • قیمت بی متال یا رله حرارتی در رنج تنظیم 18 تا 25 می باشد
کنترل کننده دما و رطوبت
2.000.000 تومان
  • مدل تی اچ 6، هوشمند و سیمکارتی
فن تابلو برق
190.000 تومان
  • فن سایز 12*12
کنترل بار اتوماتیک
270.000 تومان
  • لوازم جلوگیری از اضافه بار به موتور
تایمر تابلو
480.000 تومان
  • با ظرفیت ذخیره 15 دقیقه ایی
پنل برد سیستم مه پاش
2.300.000 تومان
  • پنل های مخصوص سیستم مه پاش به صورت هوشمند
محافظ برق
1.100.000 تومان
  • محافظ مرکزی برق خانگی
کلید اتوماتیک
1.200.000 تومان
  • کلید سه پل فیکس 40 آمپری

در صورتی که هم اکنون در رابطه با نوع مناسب تابلو برق برای مصارف خود شک دارید، بدون درنگ با ما تماس بگیرید تا در رابطه با بهترین تابلو برای اهداف مورد نیاز خود، شما را راهنمایی کرده و تابلوی مناسب را در مدت زمان کوتاهی تولید و در مکان مورد نظر نصب نماییم. جهت برقراری ارتباط با گروه تلمبه موتور به صفحه تماس با ما مراجعه کرده و با یکی از نمایندگی های فروش ما در تهران و همدان تماس بگیرید.

سوالات متداول

ساخت تابلو برق صنعتی با تابلو برق های کوچک خانگی متفاوت است؟

بله، تابلو برق صنعتی به دلیل جریان بسیار بزرگ تر و تامین امنیت تجهیزات صنعتی، قطع کننده های حساس و بیشتری برای رفع اضافه بار دارند. به دلیل استفاده های متفاوت تابلو برق های صنعتی و خانگی، پیکربندی و سیم کشی در ساخت تابلو های صنعتی، پیچیده تر است.

خرید تابلو برق

گروه تلمبه موتور غرب ارائه دهنده کلیه تجهیزات و خدمات آبرسانی شامل انواع پمپ، الکتروموتور، تابلو برق، بوستر پمپ و دیگر تجهیزات مرتبط با بخش آبرسانی. گستره مشتریان تلمبه موتور غرب: کشاورزان، کارخانجات صنعتی، شرکت های آب و فاضلاب شهری و روستایی، انبوه سازان مسکن و دیگر صنایع مرتبط با بخش انتقال آب و سیالات.

کاتالوگ محصولات

تابلو برق راه انداز موتور
تابلو برق موتور خانه
تابلو برق آتش نشانی
تابلو برق توزیع ساختمانی

محصولات قابل ارائه

ارائه دهنده کلیه تجهیزات و خدمات آبرسانی
انواع پمپ و الکتروپمپ
انواع الکتروموتور سه فاز و تک فاز
تولید انواع تابلو برق
تولید انواع بوستر پمپ و پکیج بوسترپمپ
و دیگر تجهیزات مرتبط با بخش آبرسانی.

خدمات گروه تلمبه موتور غرب

خدمات پس از فروش پمپیران
خدمات پس از فروش موتوژن
خدمات پس از فروش جمکو
شاسی و کوپله انواع پمپ و الکتروموتور
ساخت شاسی پشت تراکتوری انواع پمپ
