تولید انواع بوستر پمپ و پکیج بوستر پمپ



بوستر پمپ مجموعه‌ای از چند پمپ آب که به صورت موازی به یکدیگر متصل شده‌اند، ساخته شده‌است.
کاربرد بوستر پمپ در واقع شبیه پمپ آب است با این تفاوت که چون از چند پمپ آب در آن استفاده می‌شود با فشار بیشتری آب را منتقل می‌کند
و می‌تواند آب را به ارتفاع‌های بالاتر برساند. بوستر پمپ دارای انواع مختلف مانند بوستر پمپ آبرسانی، آتش‌نشانی است
که معمولاً در ساختمان‌های بلند، فروشگاه‌های زنجیره‌ای، پاساژها، باغات و زمین‌های کشاورزی بزرگ و در سیستم‌های آتش‌نشانی مورد استفاده قرار می‌گیرد.
مجموعه بوستر پمپ عبارت است از پمپ ها ، شيرآلات و لوله ها و اتصالات و قطعات الكتريكي و الكترونيكي مانند الكتروموتورها و تابلوي برق و فرمان  بوستر پمپ همواره شبكه مصرف را تحت فشار ثابت و معيني (به ميزاني كه تنظيم شده) نگه مي دارد
و به محض شروع مصرف آب در شبكه ابتدا يكي از پمپ ها شروع بكار كرده و آب مصرفي را تامين مي نمايد
در صورتي كه ميزان مصرف بيشتر شود متناسب با آن ساير پمپ ها به ترتيب و به صورت اتوماتيك وارد مدار مي شوند
و هنگامي كه ميزان مصرف كم شود به همين ترتيب پمپ ها به ترتيب خاموش مي شوند .
به اين ترتيب ضمن اينكه فشار آب در شبكه ثابت مي ماند از استهلاك بيش از حد الكترو پمپ ها و نيز اتلاف انرژي الكتريكي در سيستم جلوگيري مي شود.

محدوده وسیعی را جهت تنوع مصرف پوشش میدهد
امکان برنامه ریزی بصورت دستی یا تمام اتوماتیک
امکان برنامه ریزی جهت کار نوبتی پمپ ها
قابلیت سرویس حین کار
توانایی از مدارخارج کردن هریک از پمپ ها بدون تاخیر در برنامه کارکرد سایر پمپ ها
تغذیه بوسترپمپ از طریق کلکتور مکش صورت میگیرد و بسیار مناسب جهت ایستگاه پمپاژهایی است که امکان ساخت استخر، سخت یا غیرممکن باشد.
پمپ های موجود در پکیج بوستر پمپ با توجه به نیاز ونوع مصرف می تواند از پمپ های فشارقوی، حلزونی، اتا، پمپ های شناور یا پمپ های لجن کش استفاده شود.

مجموعه بوستر پمپ عبارت است از  :
پمپ ها
الكتروموتورها
شيرآلات
لوله ها و اتصالات
تابلوی برق و فرمان

بوستر پمپ

بوستر پمپ

بوستر پمپ (پمپ تقویت کننده فشار آب)، از مهم ترین تجهیزات افزایش فشار آب و تزریق آن به سیستم آبرسانی می باشد. ایجاد فشار مناسب آب در نقاط مختلف یک مجموعه، هدف اصلی ساخت و نصب بوستر پمپ می باشد. ارتقاء، تنظیم و ثبات فشار آب در ساختمانها را انواع بوستر پمپ آبرسانی خانگی انجام می دهند. علاوه بر آن، از بوستر پمپ در مراکز اداری، تجاری، تفریحی، صنعت کشاورزی و آبیاری تحت فشار در گلخانه ها و کشت صنعتی نیز استفاده می شود.

بوستر پمپ چند پمپه می تواند به قدری نقش خود را در افزایش فشار آب به خوبی بازی کند که در هتل اسپیناس پالاس تهران با ۲۰ طبقه، ۴۰۰ اتاق و سوئیت و حدود ۱۴ سالن گردهمایی با گنجایش ۱۵۰۰ نفر، هیچ کس از فشار پایین آب شاکی نشوند.

 final call to actin



سوالی که احتمالا در ذهن دارید؛ وقتی پمپ هست، چرا بوستر پمپ بخریم؟ چه تفاوتی دارند؟

در عملکرد و هدف نصب پمپ و بوستر پمپ برای انتقال آب حرفی نیست! اما برای درک اهمیت بوستر پمپ، بهتر است چند مزیت آن را بشناسید:

  • بوستر پمپ های چند پمپه، می توانند فشار آب بالا و ثابتی در سیستم آبرسانی ایجاد کنند؛
  • استهلاک تجهیزات پمپ و موتور ها در بوستر پمپ، به دلیل فعالیت نوبتی پمپ ها بسیار کاهش می یابد؛
  • در صورت معیوب شدن، تعمیر یا سرویس یک پمپ، بقیه پمپ ها می توانند به فعالیت خود ادامه دهند؛
  • پکیج بوستر پمپ شامل پمپ، الکتروموتور، تابلو برق و منبع تحت فشار، بهترین انتخاب برای آپارتمان ها بلند می باشد.

فهرست مطالب:

بوستر پمپ چیست؟





بوستر پمپ چیست



یک پمپ تقویت کننده فشار و جریان آب یا بوستر پمپ (water booster pump)، فشار آب را به سطح مطلوبی می رساند. بوستر پمپ آبرسانی، فشار آب را برای انتقال از مخزن ذخیره (معمولا سیستم های تامین آب شهری) به کل سیستم خانگی، تاسیسات صنعتی و یا اطفاء حریق، فراهم می کند. در نتیجه بوستر کمک کاهش فشار آب را از مخزن تا محل استفاده، جبران می کند. عملکرد این نوع پمپ با پمپ آب معمولی کاملا مشابه است و در بیشتر موارد از همان پمپ های معمولی برای تکمیل سیستم بوستر پمپ چند پمپه استفاده می شود. به زبان دیگر راه اندازی مجموعه بوستر پمپ، عملکرد پمپ آب را در افزایش فشار آب بهبود می بخشد.

بوستر پمپ مناسب برای آبرسانی هر منطقه و آپارتمان با دیگری متفاوت است. باید با توجه به ارتفاع پمپاژ یا هد و میزان آبدهی یا دبی، قطعات مناسب برای تکمیل مجموعه بوستر پمپ انتخاب شود. کارکنان مجرب ما با تمام مشتریان همکاری کرده تا تضمین کنند که نیازهای منحصر به فرد شما را درک کنند و بهترین راه حل ممکن را برای افزایش فشار آب ارائه دهند و این مشاوره کاملا به صورت رایگان انجام خواهد شد. مجموعه بوستر پمپ، از چند قطعه اصلی زیر تشکیل می شود که هر یک باید مناسب نیاز شما انتخاب شوند:

  • الکتروموتور؛
  • پمپ (معمولا با نیروی گریز از مرکز)؛
  • تابلو برق؛
  • کنترلر و در صورت نیاز اینورتر؛
  • منبع تحت فشار؛
  • اجزاء بخش مکش بوستر پمپ: شیر فلکه ها، فلنج، صافی و لرزه گیر؛
  • اجزاء بخش دهش: فلنج و مهره ماسوره، مغزی و تبدیل، لرزه گیر و شیر فلکه.

این ماشین های پمپاژ آب در مدل های دور متغیر و دور ثابت طراحی می شوند. از بوستر پمپ ها در مواردی که نیاز به قدرت بیشتر پمپاژ آب و مایعات است، مانند تامین فشار آب در استادیوم، برج، آسمان خراش ها، هتل، بیمارستان، ایستگاه اطفاء حریق، مزارع وسیع کشاورزی و ساختمان های چند طبقه استفاده می شود؛ یعنی هر جایی که فشار آب پایین باشد. البته دقت کنید فشار کم ناشی از گرفتگی و کوچک بودن لوله ها نباشد.

بیشتر افراد بوستر پمپ ها را در انواع خانگی، آبرسانی و آتش نشانی می شناسند. برخی از این تجهیزات آبرسانی خانگی به این صورت است که چند پمپ آب را به صورت موازی در کنار یکدیگر کوپل کرده باشند و عملکرد آن مانند کمپرسور گازی است که آب و سیالات را متراکم و فشرده کرده و با قدرت بالا پمپاژ میکند. در این حالت مدار فرمان در تابلو برق نحوه عملکرد پمپ ها را در حالت بهینه کنترل می کند تا استهلاک تجهیزات کاهش یابد.

دلیل فشار کم آب و حل این مشکل توسط بوستر پمپ

گفتیم که بوستر پمپ کاهش فشار آب سیستم آبرسانی را جبران می کند، اما این کاهش فشار می تواند ناشی از چیست؟ قطعا چند مورد زیر می تواند فشار آب سیستم را پایین بیاورد:

جاذبه

این علت می تواند فشار آب را در یک سطح افقی نیز کاهش دهد. حال اگر مسیر انتقال آب به صورت عمودی به سمت بالا، جهت آبرسانی ساختمان های چند طبقه باشد، قطعا یکی از عوامل اصلی و طبیعی کاهش فشار، جاذبه زمین است.

فاصله از منبع آب

فاصله از منبع آب و اندازه لوله های آب بر فشار آب تاثیر می گذارد. اگر خانه یا محل کار شما در انتهای خط تامین آب قرار دارد، احتمالا باید خرید یک بوستر پمپ مناسب را در اولویت کار هایتان قرار دهید.

فشار آب شهری پایین

خانه شما ممکن است زیر خط آبرسانی قرار داشته باشد، اما همچنان فشار آب پایینی داشته باشید. گاهی اوقات جریان آب با فشار ضعیف، ناشی از فشار آب پایین شهر شما است.

سیستم های اضافی

سیستم هایی مانند سیستم تصفیه آب، و سایر وسایلی که قبل از رسیدن آب شیرین به شما، در مسیر انتقال آب نصب شده اند، می توانند فشار آب را کاهش دهند. اینجا است که نصب یک بوستر پمپ، حلال مشکلات فشار آب ضعیف می باشد.

مشکلات لوله کش

اگر فشار کم آب نتیجه جاذبه، فاصله یا سیستم های اضافی باشد، بوستر پمپ، مشکل را برطرف می کند. در موارد دیگر ، ممکن است مشکلات لوله کشی، علت اصلی کاهش فشار آب باشد. قبل از خرید بوستر پمپ، لوله کشی خود را بررسی کنید و از عدم مسدود بودن یا آسیب دیدن آنها مطمئن شوید.

به هر حال هنگامی که یک پمپ تقویت کننده آب به طور مناسب طراحی شده، قطعات به درستی انتخاب شده و مجهز به یک موتور با راندمان بالا و کنترل سرعت باشد، عملکرد مطلوبی را در افزایش فشار آب ارائه می دهد. البته تاکید می کنیم که علت پایین بودن فشار آب را بررسی کنید؛ در صورتی که این افت فشار ناشی از عوامل لوله کشی، گرفتگی لوله ها، اندازه کوچک و نامناسب اتصالات و امثالهم باشد، خرید و نصب بوستر پمپ، هدر دادن پول است و ممکن است نتیجه مطلوبی از ان نگیرید.

برای سفارش و خرید بهترین بوستر پمپ در انواع صنعتی، کشاورزی، خانگی و آتش نشانی با قیمت مناسب، با ما تماس بگیرید. همچنین می توانید از کاتالوگ محصولات بوستر پمپ نیز دیدن فرمایید.

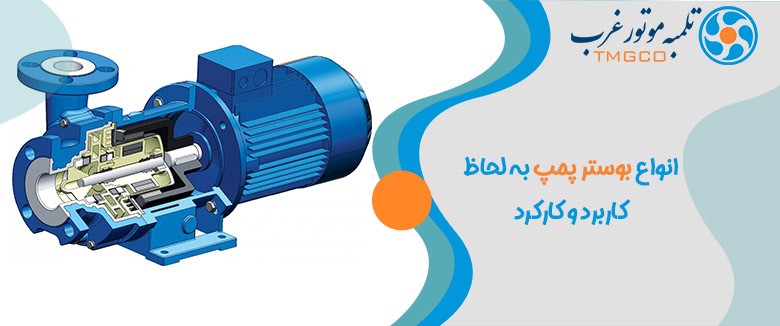

انواع بوستر پمپ به لحاظ کاربرد و کارکرد



انواع بوستر پمپ





در کاربردهای صنعتی، از بوستر پمپ در خطوط لوله و برخی سیستم‌های فرآیندی استفاده می‌شود، اما این تنها کاربرد این وسیله نیست و می‌توان از آن در خانه‌های مسکونی و صنایع سنگین استفاده نمود. به همین دلیل است که تنوع انواع بوستر پمپ بسیار بالا است و برای هر شرایطی، یک نوع خاص مناسب‌تر است.

پمپ تک مرحله ایی و چند مرحله ایی

یکی از دسته بندی های اصلی بوستر پمپ، تقسیم بندی آن در دو دسته تک مرحله ایی و چند مرحله ایی است:

پمپ تک مرحله ایی

این پمپ همانطور که از نامش پیداست، در یک مرحله فشار آب را توسط یک پروانه و در یک پمپ یک مرحله ای افزایش می دهد. این پمپ نسبت به پمپ چند مرحله ای کارایی کمتری دارد اما مزیت آن اشغال فضای کمتر بوده و می توان در مواردی که مجموعه نیاز به حجم آبرسانی کمتری دارد، از آن استفاده کرد.

پمپ چند مرحله ایی

برای تحت فشار قرار دادن سیالات، این پمپ از چند پروانه، در چند مرحله استفاده می کند. در نتیجه فشار آب در بوستر های چند مرحله ای، نسبت به پمپ تک مرحله ایی با یک پروانه، بسیار بیشتر است.

پمپ های خانگی و آتش نشانی

بوستر پمپ دور ثابت برای بیشتر نیاز ها از جمله تجهیزات آبرسانی خانگی مناسب نیست، چرا که با روشن کردن آن میزان ثابتی آب را در هر لحظه پمپاژ می کند که ممکن است باعث تخریب لوله ها شود. آما بوستر دور ثابت، به عنوان پمپ آتش نشانی، بسیار کاربردی است. اما بوستر پمپ دور متغیر، به صورت هوشمند با توجه به میزان مصرف ساکنین و ساختمان مورد نظر، به صورت متغیر میزان مورد نیاز آب را پمپاژ می کند.

از تفاوت های بوستر پمپ آبرسانی خانگی و آتش نشانی، استفاده از اینورتر و پرشر ترانسمیتر (دور متغیر) در طراحی تابلو برق است که در مدل آبرسانی خانگی به آن نیاز دارید، اما در ساخت تابلو برق بوستر آتشنشانی از آن ها استفاده نمی شود و اصلا به آن نیازی نیست! چرا که فشار آب اطفاء حریق نیاز به فشار آب ثابتی دارد و نیازی به تجهیزات دور متغیر و پرداخت هزینه های بیشتر برای خرید آنها نیست.

البته در بوستر های آبرسانی دور متغیر به دلیل طراحی تابلو برق دور متغیر و استفاده از اینورتر و پرشر ترانسمیتر همراه با یک مخزن تحت فشار، ضربه کله قوچی از بین رفته و استهلاک پمپ، قطعات پمپ، کوپلینگ و تمام اتصالات کاهش پیدا می کند.



بوستر پمپ دور متغیر





دور متغیر



از بهترین بوستر پمپ های دور متغیر، بوستر پمپ گریز از مرکز عمودی و افقی می باشد. دلیل استفاده از این نوع پمپ در ساختمان ها و خانه ها، حفظ فشار آب در سیستم آبرسانی، هنگام استفاده متغیر ساکنین از سیستم تامین آب می باشد. یعنی هر چه بیشتر آب استفاده شود، فشار آب داخل لوله ها کاهش، و بوستر پمپ یکی پس از دیگری و یا به نوبت، پمپ های خود را فعال می کند، تا فشار به حالت استاندارد بازگردد..

این نوع بوستر پمپ مناسب موارد زیر می باشد:

  • سیستم‌های آب خانگی،
  • مراکز اداری، تجاری و صنعتی،
  • و جک پمپ.

بوستر پمپ دور ثابت



دور ثابت





از جمله پمپ های دور ثابت، اسپلیت کیس و شناور می باشند. وقتی یک بوستر پمپ دور ثابت شروع به کار می کند، به یک میزان ثابت آب را پمپاژ می کند. این قابلیت باعث استفاده این نوع از بوستر پمپ ها در سیستم های اطفاء حریق، پمپ های آتش نشانی و پمپ های کشاورزی شده است.

مناسب برای آبرسانی در سیستم های زیر می باشد:

  • اطفاء حریق و آتش نشانی،
  • کشاورزی و آبیاری،
  • پمپ‌های زیر آب (شناور)،
  • امکانات تصفیه آب،
  • و سیستم‌های فیلتراسیون استخر شنا.

البته دقت داشته باشید، در درموارد فوق، الزامی به استفاده از بوستر پمپ دور ثابت نیست، و می توانند از بوستر پمپ دور متغیر استفاده کنید. جهت مشاوره در رابطه با نیاز و هدف شما از نصب بوستر پمپ و بهترین بوستر پمپ آبرسانی برای نیاز شما، با ما تماس بگیرید.

دسته بندی بوستر پمپ بر اساس تعداد پمپ

بوستر پمپ ها از لحاظ تعداد پمپ به دسته های زیر تقسیم می شوند:

بوستر پمپ تک پمپ



بوستر پمپ تک پمپ





  • دور ثابت

  • دور متغیر

بوستر پمپ چند پمپ



بوستر پمپ چند پمپ



  • دور ثابت (با پمپ پیشرو (جوکی پمپ) و یا بدون آن)
  • دور متغیر
  • دور ثابت و متغیر

بوستر پمپ‌های گریز از مرکز عمودی و افقی

از بین تمام تجهیزات استفاده‌شده برای انتقال آب، بوستر پمپ گریز از مرکز محبوب‌ترین است. آن‌ها نه‌تنها بسیار کارآمد بلکه بادوام و باقدرت هستند. برای این پمپ‌ها، شما دو گزینه اصلی دارید، عمودی یا افقی. در بررسی دو گزینه پمپ‌های گریز از مرکز چندمرحله‌ای، تفاوت اصلی مربوط به موقعیت و شکل شافت است. از این نوع پمپ ها بیشتر به عنوان بوستر پمپ های خانگی و صنعتی استفاده می شود.

بوستر پمپ افقی

به‌طورمعمول در بوستر پمپ‌ گریز از مرکز افقی، شافت به‌صورت افقی کار می‌کند. بااین‌حال، مواردی وجود دارد که آن را در بین قرار می‌گیرند یا از بلبرینگ آویزان می‌شوند.

بوستر پمپ عمودی

برخلاف بوستر پمپ‌ افقی، پمپ‌های گریز از مرکز عمودی دارای یک شافت هستند که به‌صورت عمودی کار می‌کند. این بدان معناست که تجهیزات دارای طراحی حالت شعاعی تقسیم یا برآمدگی هستند.

بوستر پمپ سانتریفیوژ اسپلیت کیس (سیستم اطفاء حریق و پمپ آتش نشانی)



بوستر پمپ سانتریفیوژ اسپلیت کیس



در لیست انواع بوستر پمپ به لحاظ کاربرد پمپ اسپلیت یک نوع خاص از پمپ‌های سانتریفیوژ است. این بوستر پمپ به دو محفظه مجزا تقسیم می‌شود، که متفاوت از پمپ‌های مکش داخلی یا انتهایی است که با نازل مکش، نازل تخلیه و پوشش در یک محفظه جمع می‌شوند. از این نوع پمپ ها در سیستم اطفاء حریق و همچنین بوستر پمپ های آتش نشانی بیشتر استفاده می شود.

پمپ‌های گریز از مرکز تقسیم افقی با نازل‌های مکش و تخلیه در نیمه پایینی پوشش، کنار هم طراحی‌شده‌اند، درحالی‌ که شافت پروانه بین دو یاتاقان قرار دارد، یکی در هر طرف. این طراحی ناهموار اما ساده به‌ویژه برای کاربردهای با جریان بالاتر مناسب است زیرا باعث کاهش بازه‌ای رانش شده و امکان کار در محدوده وسیعی از ظرفیت را فراهم می‌کند. با کاربرد مناسب، پمپ‌های HSC (اسپلیت کیس) حداقل مصرف برق، هزینه نگهداری کم و عمر مفید بیشتر را ارائه می‌دهند البته قیمت بوستر پمپ اسپلیت کیس در ابتدا ممکن است بیشتر از پمپ‌های عمودی و افقی باشد. اگر شما قصد خرید کپسول آتش نشانی را دارید به ضمانت گارانتی آن توجه کنید.

بوستر پمپ‌های شناور



بوستر پمپ شناور



پمپ شناور (یا پمپ فرعی، پمپ شناور برقی (ESP) دستگاهی است که دارای یک موتور مهر و موم‌ شده نزدیک به بدنه پمپ است. کل مجموعه در مایعی که باید پمپ شود غوطه‌ور‌ است. مزیت اصلی این نوع پمپ این است که از ایجاد حفره پمپ جلوگیری می‌کند (مشکلی که با اختلاف  زیاد پمپ و سطح مایع همراه است). پمپ‌های زیر آب به‌جای پمپ‌های جت، مایع را به سطح فشار می‌آورند، که خلأ ایجاد می‌کنند و به فشار جو متکی هستند. شناورها از مایع تحت‌فشار سطح استفاده می‌کنند تا موتور هیدرولیکی را به‌جای موتور الکتریکی هدایت کنند و در کارهایی که روغن سنگین با آب گرم به‌عنوان سیال دستگاه است، مناسب هستند. از این نوع پمپ ها بیشتر به عنوان بوستر پمپ کشاورزی استفاده می شود.

البته بوستر پمپ ها را بر اساس نوع تامین فشار آب به صورت ثابت و متغیر بر دو نوع تقسیم بندی می کنند: بوستر پمپ دور ثابت و بوستر پمپ دور متغیر. این که بگوییم یکی بر دیگری اولویت دارد، کاملا اشتباه است، چرا که هر یک در جایگاه خود بهترین کاربرد را دارد. به عنوان مثال در ساختمان های مسکونی، چونکه مصرف آب کم و زیاد می شود و مقدار ثابتی نداشته و طبق نیاز به آب ساکنین ساختمان تغییر می کند، باید بوستر پمپ متغیر نصب کرد. اما در مواردی که به فشار آب ثابت نیاز داریم مانند بوستر پمپ های آتش نشانی، باید از بوستر پمپ دور ثابت استفاده نماییم تا بهترین نتیجه را بگیریم. برای کسب اطلاعات کامل در رابطه با بوستر پمپ های دور متغیر و دور ثابت، به مقاله زیر مراجعه نمایید:

همان‌گونه که می‌بینید تنوع بالایی در انواع بوستر پمپ وجود دارد و شما حتی می‌توانید یک بوستر پمپ کاملاً  سفارشی برای شرایط خودتان سفارش دهید. بوستر پمپ دور متغیر مناسب شرایطی است که میزان فشار آبی که باید پمپاژ کند، متغیر باشد، مانند بوستر پمپ آبرسانی در ساختمان ها که میزان مصرف آب در دوره های زمانی متفاوت متغیر است. اما بوستر پمپ دور ثابت میزان مشخص و ثابتی آب را پمپاژ می کند و مناسب شرایطی است که باید میزان مشخصی آب را بدون کم شدن فشار، تامین کند، مانند بوستر پمپ آتش نشانی در اتومبیل های آتش نشانی.

نحوه قرار گیری پمپ ها در بوستر پمپ آتش نشانی

مطابق با استاندارد NFPA هر پمپ باید قادر به تامین تمام دبی باشد (یک پمپ تامین دبی و دیگری به عنوان رزرو) و تنها وقتی که دبی از GPM 5000 بیشتر باشد با تایدیه مقام قانونی، می توان سه پمپ اصلی به کار برد. مطابق با استاندارد اروپایی (EN 12845) بوستر پمپ آتش نشانی هرگز دارای بیشتر از سه پمپ اصلی نباید باشد.

تابلو برق بوستر پمپ



تابلو برق بوستر پمپ



جهت تامین نیروی الکتروموتور و یا الکتروپمپ های سیستم بوستر پمپ، باید از تجهیزات تابلو برق استفاده نمایید. پنل برد و مدار فرمان آن می تواند سیستم فعالیت تجهیزات بوستر پمپ را کنترل و نحوه عملکرد پمپ ها را بهبود بخشد. تنوع ساخت تابلو برق ها بسیار زیاد است و برای هر سیستم آبرسانی باید به صورت تخصصی مونتاژ شود. در ادامه شما با سیستم پنل برد بوستر پمپ، وظایف آن و هر آنچه برای استفاده باید بدانید، آشنا خواهیم کرد.



انواع تابلو برق بوستر پمپ

با انواع تابلو برق مناسب برای بوستر پمپ خانگی شروع می کنیم:

  • تابلو‌ برق دور متغیر
  • تابلو‌ برق اصلی موتورخانه
  • تابلو‌ برق پمپ‌ فاضلابی
  • تابلوپمپ‌های سیستم‌های HVAC با اینورتر

تابلو برق مناسب برای بوستر پمپ آتش نشانی:

  • تابلو‌ برق دور ثابت
  • تابلو‌ برق اتوماتیک موتور دیزل و پمپ



ویژگی تابلو های بوستر پمپ

نمی توان گفت تابلو برق بوستر پمپ با تابلو برق هایی که برای فعالیت انواع پمپ ها و دیگر فعالیت های صنعتی ساخته می شود، کاملا متفاوت است. اما برخی مشخصات فنی و ویژگی های انواع پنل برد ها برای مصارف مختلف، متفاوت است. به همین دلیل چند مورد از ویژگی های اختصاصی تابلو برق های بوستر پمپ را در ادامه با هم خواهیم دید. از این ویژگی ها می توانید به عنوان یک راهنمای خرید برای انتخاب بهترین تابلو برق برای بوستر پمپ استفاده کنید.

  • قاب محفظه این تابلو ها، معمولا از ورق سياه (رنگ الكترواستاتيك کوره ایی) به ضخامت 1 میلیمتر ساخته می شود.
  • حداقل درجه حفاظتی محفظه برای این تابلو ها، ip 54 می باشد.
  • سعی کنید قطعات تابلو برق را از یک برند و مارک انتخاب کنید.
  • تمام سيم های این نوع پنل برد ها بايد مجهز به سر سيم و همچنین اعداد و حروف راهنما باشند.
  • عملكرد هر یک از پمپ های بوستر پمپ در این تابلو ها، باید از طریق سیگنال چراغ LED اختصاصی قابل مشاهده باشد.
  • در این تابلو ها اغلب امكان دسترسی دستی به عملکرد هر يك از پمپ ها و كار اتوماتيك بوستر پمپ، و مدار فرمان ایجاد شده است.



بوستر پمپ آتش نشانی چیست؟



بوستر پمپ آتش نشانی چیست



وجود سیستم های اطفاء حریق، برای پر کردن سریع مخزن آب اتومبیل های آتش نشانی، در همه ی شهر های بزرگ الزامی شده است. پمپاژ آب و افزایش فشار آب این سیستم را بوستر پمپ های پر قدرتی که بوستر پمپ آتش نشانی نام دارد، انجام می دهند. این پمپ ها خیلی کمتر از دیگر پمپ ها کار میکنند و این موضوع خطر گریپاژ پمپ را بالا می برد. اما سیستمی در این نوع تجهیزات آبرسانی تعبیه شده است که به صورت اتوماتیک، دستور فعالیت 15 یا 20 ثانیه ایی خود را پس از هر 15 روز، از مدار فرمان دریافت می کند. بوستر پمپ آتش نشانی از دسته بوستر پمپ های چند پمپی می باشد.

جهت راهنمای انتخاب پمپ های آتش نشانی، خصوصیات زیر را در نظر داشته باشید:

  • این تجهیزات باید فشار و جریان معادل 100% فشار و جریان نامی پمپ، ایجاد کنند.
  • این تجهیزات باید حداقل فشار 120% درصد فشار نامی را در شرایط نرخ جریان صفر، ایجاد کنند.
  • از هر نازل جعبه بوستر آتش نشاني طبق استاندارد اروپايي، 3 بار و طبق استاندارد های آمریکایی، 4 بار می باشد.
  • استاندارد آمریکایی برای فشار آب خروجي از هر نازل هوزريل، 4 بار مي باشد.
  • پیشنهاد می شود بوستر پمپ آتش نشاني، از پمپ های سانتريفوژ زميني، سيل گرافيتي و چكه يك قطره آب در دقيقه تشکیل شده باشد.
  • هر بوستر پمپ آتش نشانی باید مجهز به حداقل دو پمپ باشد که هر یک از آنها بتوانند فشار آب مورد نیاز را تامین کنند. یعنی یکی به عنوان پمپ اصلی و دیگری به عنوان ذخیره وجود داشته باشد.
  • پمپ های آتش نشانی یا با جوکی نصب می شوند یا بدون آن. وجود جوکی یا جاکی پمپ باعث می شود فشار آب در حالتی که پمپ خاموش است، افت شدیدی نداشته باشد و هر لحظه آماده آبرسانی با فشار مناسب باشد.
  • منحني مشخصه بوستر پمپ می تواند به شما در انتخاب بهترین مدل کمک کند.  براي تأمين فشار سيستم، پمپی را برگزینید كه منحني مشخصه آن در قسمت ظرفيت مورد نظر شما، شيب كمی داشته باشد و هر چه به سمت افقی نزدیک شود، بهتر خواهد بود.
  • استفاده از پمپ های پیشرو و جوکی پمپ در مصارف اطفاء حریق، به دلیل افزایش فشار آب در شرایط نشت آب می باشد.
  • در انتخاب جنس شیرآلات، جهت انتقال آب بوستر پمپ دقت داشته باشید که برای انتقال آب بیش از 2 اينج، چدني فلنچي باشد. تا 2 اينچ می توانید از جنس های  برنجي نیز استفاده کنید.

 منحنی مشخصه بوستر پمپ بر اساس دبی و هد



قیمت بوستر پمپ آتش نشانی

بوستر پمپ آتش نشانی، یکی از مهمترین تجهیزات حفاظت از زندگی و اموال در برابر حریق است. این دستگاه به طور کلی برای افزایش فشار آب در سیستم پمپاژ آتش نشانی استفاده می‌شود. بوستر پمپ آتش نشانی معمولاً با قیمت های متفاوتی در بازار موجود است.

قیمت بوستر پمپ آتش نشانی بستگی به چندین عامل دارد. از جمله عوامل مهم، مارک و کیفیت دستگاه، قدرت موتور، ظرفیت آب، و همچنین شرایط بازار و تقاضا است. برای مثال، یک بوستر پمپ آتش نشانی با قدرت بیشتر، بیشترین ظرفیت آب و کیفیت بالاتر، بیشترین قیمت را دارا خواهد بود.

به طور کلی، قیمت بوستر پمپ آتش نشانی در بازار از چند صد دلار تا چند هزار دلار متفاوت است. با این حال، قیمت یک بوستر پمپ آتش نشانی با مارک و کیفیت مشابه، در فروشگاه های مختلف ممکن است متفاوت باشد. در نتیجه، پیش از خرید باید با دقت قیمت ها را مقایسه کرده و به دنبال بهترین پیشنهاد باشید.

بوستر پمپ آتش نشانی یک دستگاه پرکاربرد در حوزه حفاظت از اموال و زندگی است، به همین دلیل، تمامی مشتریان می‌بایست قبل از خرید، تحقیقات لازم را برای خرید این دستگاه انجام دهند و تنها با شرکت های معتبر و کیفیتی در ارتباط باشند.



قرار گیری و چیدمان پمپ ها در بوستر پمپ آتش نشانی

مطابق با استاندارد NFPA هر یک از پمپ های بوستر پمپ، باید قادر به تامین تمام دبی باشد. یعنی لازم نیست که تمام پمپ ها برای تامین دبی مورد نظر کار کنند. تنها وقتی که دبی بیشتر از GPM 5000 باشد، با تایدیه مقام قانونی، می توانید از سه پمپ اصلی استفاده نمایید. چیدمان پمپ ها در بوستر پمپ آتش نشانی به یکی از روش های زیر می باشد:

 در بوستر تک پمپی

یک الکترو پمپ و یک دیزل پمپ فعالیت بوستر پمپ را انجام می دهند.

در بوستر دو پمپی

دو الکترو پمپ همراه با  یک الکترو پمپ و یک دیزل و همچنین دو دیزل پمپ مجزا، فعالیت بوستر پمپ را انجام می دهند.

در بوستر چند پمپی

یک الکترو پمپ و دو دیزل پمپ به همراه سه دیزل پمپ، ساختار بوستر پمپ را تکمیل می کنند. در بوستر پمپ های چند پمپی بیشتر پمپ ها دیزلی خواهند بود و تنها می توانید از یک الکتروپمپ استفاده کنید.

مراقب باشید؛ هنگام نصب تجهیزات بوستر پمپ، از تراز بودن و محکم بودن پایه ها اطمینان حاصل کنید. يكي از تجهيزات جانبي بسیار کاربردی منبع ديافراگمي است. در بوستر پمپ آتش نشاني، اولا براي جذب ضربه قوچ که از روشن و خاموش شدن الكتروپمپ ها به وجود می آید، نصب می شود. در نصب بوستر های آتش نشانی نیز پیشنهاد می کنیم این منبع را به کلکتور خروجی وصل کنید.



انواع پمپ های آتش نشانی

بهترین انواع پمپ های آتش نشانی در ایران محبوبیت و کارایی عالی داشته است، شامل چهار مورد زیر می باشد:

  • عمودی خطی (PCR)
  • عمودی توربینی
  • سانتریفیوژ یک طبقه افقی
  • اسپیلت کیس یا دومکشه

بوستر پمپ با برش های عمودی، بیشتر برای سیالاتی با حرارت و حساسیت بالا پیشنهاد می شود. محبوبیت بوستر های دو مکشه در سهولت تعویض و تعمیر قطعات، به واسطه برش محوری محفظه می باشد. این نوع پمپ های تقویتی فشار آب از نوع گریز از مرکز افقی با محفظه حلزونی، در اندازه یک طبقه هستند. فلنج رانش و مکش به نیمه پایین محفظه، به صورت یک خط موازی متصل هستند که در این صورت از انواع پمپ های خطی نیز به شمار می آیند.

استاندارد NFPA

این عبارت مخفف انجمن ملی آتش نشانی آمریکا است. تولید کنندگان پمپ آتش نشانی از استانداردهای NFPA تبعیت می کنند تا اعتبار و امنیت تجهیزات خود را اثبات نمایند.استاندارد NFPA20 در خصوص پمپ های آتش نشانی ابداع شده است و  قوانینی وضع کرده تا بتواند کیفیت و امنیت محصولات آبرسانی را بهبود بخشد. پمپ های آتش نشانی باید این استاندارد ها را داشته باشند. در این صورت به این محصولات تاییدیه FM داده می شود و نشان از بلامانع بودن و امنیت بالای این محصولات می باشد.

کاربرد و موارد استفاده از بوستر پمپ



کاربرد و موارد استفاده از بوستر پمپ



موارد استفاده از بوستر پمپ معمولاً برای زمانی است که فشار نرمال سیستم آبرسانی کم است و باید افزایش یابد. بوستر پمپ مایعات را به محفظه پمپاژ وارد می‌کند تا دیفرانسیل فشار مورد نیاز برای پمپاژ در یک سرویس دارای درجه حرارت ایجاد شود. پمپ‌های خود شوفاژ، سطح خلأ کافی را ایجاد می‌کنند تا مایع را به داخل ورودی بدون کمک خارجی بکشند. بله این گونه بوستر پمپ فشار انتقال مایعات را افزایش می دهند.

به‌طورمعمول، پمپ‌های تقویت‌کننده در سیستم‌های آبی یا دستگاه‌هایی که آلودگی کمی دارند استفاده می‌شود. آن‌ها کاربردهای تجاری، شهری و نظامی متنوعی دارند و در طیف وسیعی از صنایع از جمله هوافضا، معدن، فرآوری مواد غذایی، کارخانه های صنعتی، اطفاء حریق، ساختمان ها و آپارتمان ها مورد استفاده قرار می‌گیرند. نکته قوت بوستر پمپ این است که موارد استفاده از آن به عوامل محیطی چندان بستگی ندارد و می‌توان از آن در هر شرایطی استفاده نمود. معمولا در موارد زیر از انواع بوستر پمپ ها استفاده می شود:

افزایش فشار آب در آپارتمان ها

از بوستر پمپ های خانگی در انتقال و افزایش فشار آب در منازل، خانه ها، هتل ها و آپارتمان های چند طبقه استفاده می شود و نتیجه بسیار مطلوبی را به کاربران ارائه می دهد.

افزایش فشار انتقال آب اطفا حریق

اتومبیل های آتش نشانی در شرایط ضروری نیاز به پر کردن مخزن در مدت زمان کوتاه دارند، در نتیجه ایستگاه های مناسب اطفاء حریق در نقاط مختلف شهر ها ایجاد می شوند که با بوستر پمپ آتش نشانی تقویت شده اند. البته خود اتومبیل های آتش نشانی نیز به صورت مجزا روی اتومبیل از بوستر پمپ و پمپ های تقویتی جهت پمپاژ آب برای خاموش کردن آتش استفاده می کنند.

افزایش فشار انتقال بنزین

در پمپ بنزین ها نیز معمولا از بوستر پمپ جهت افزایش فشار انتقال بنزین استفاده می کنند. البته جهت پر و خالی کردن مخزن کامیون های انتقال بنزین نیز از بوستر پمپ استفاده می کنند.

افزایش فشار آب جهت آبیاری مزارع

در کشاورزی نیز از بوستر پمپ های خاصی جهت افزایش فشار آب جهت تسریع و راه اندازی آب پاش ها و بالا بردن فشار آب در لوله های توزیع آب استفاده می شود.

افزایش فشار آب در کارخانه ها و صنایعی که نیاز به مصرف زیاد و پرفشار آب دارند

بیشتر کارخانه های صنعتی در مکان هایی بنا شده اند که نیاز به یک تقویت کننده فشار آب دارند.

استفاده از سیستم های پنوماتیک و هیدرولیک بوستر پمپ

بوستر پمپ از آلومینیوم، برنج، برنز، چدن، پلاستیک یا فولاد ضدزنگ ساخته می‌شود. منابع تغذیه شامل ولتاژ AC یا DC است. سیستم‌های پنوماتیک یا هیدرولیک؛ بنزین، سوخت دیزل یا گاز طبیعی، بخار یا آب و انرژی خورشیدی همگی برای این پمپ‌ها قابل‌استفاده هستند که موجب افزایش موارد استفاده از بوستر پمپ می‌شود. بوستر پمپ‌ها شامل مجموعه‌ای از استاتور / روتور پمپ هستند که بسته به جهت‌گیری رسانه‌ها به‌صورت عمودی یا افقی نصب می‌شوند(همان‌گونه که به آن شاره شد). نیروی چرخش جفت انتهای پمپ را بر روی شافت موتور قرار می‌دهند. پمپ‌های نصب‌شده روی قاب، انتهای پمپ را بر روی قاب بلبرینگ سوار شده و به موتور می‌رسانند.

مقایسه بوستر پمپ و پمپ



سه پمپی



پمپ معمولی ساز و کار ساده ای دارد و نمی توانند رویکردی متغیر و مشخص از فشار را در سیستم آبرسانی، تنظیم و تثبیت کنند. اما بوستر پمپ ها می توانند به صورت دیجیتال گونه، یک خط تامین آب با توان بهره مندی از سطوح مختلف دبی را در اختیار شما قرار دهند. با استفاده از بوستر پمپ ها می توانیم کنترل و مدیریت متنوعی در فشار آب داشته باشیم.

شباهت ها پمپ و بوستر پمپ

پمپ و بوستر پمپ ماهیتی یکسان دارند. موارد زیر از جمله تشابه این دو محصول آبرسانی می باشد:

  • تامین و افزایش فشار آب هدف نهایی هر دو محصول است.
  • پمپ و بوستر پمپ هردو قابلیت اتصال به تابلو برق، جهت تامین برق مصرفی می باشند.
  • می توان آنها را به صورت دستی یا اتوماتیک خاموش و روشن کرد.

تفاوت پمپ و بوستر پمپ

تفاوت پمپ و بوستر پمپ را می توان در موارد زیر مشاهده کرد:

  • ساختار این دو محصول تامین آب متفاوت است. بوستر پمپ ساختاری پیچیده تر از پمپ معمولی دارد. در بعضی موارد اتصال چندین پمپ معمولی، ساختار بوستر پمپ را تشکیل می دهد.
  • معمولا بوستر پمپ ها تمام اجزاء یک پمپ معمولی را دارند. اما یک پمپ معمولی، نمی تواند تمام اجزاء یک بوستر پمپ را داشته باشد.
  • امکان هوشمند شدن بوستر پمپ با اضافه کردن ادواتی به آن وجود دارد. طبق تنظیماتی که در مدار فرمان بوستر پمپ در تابلو برق ایجاد شده است، این تجهیزات به صورت هوشمند شروع به فعالیت می کنند. به عنوان مثال، بوستر پمپ تشخیص می دهد که چه زمانی، از چند پمپ برای آبرسانی استفاده کند.
  • بوستر پمپ های دو یا چند پمپی، می توانند میزان فشار و دبی بالاتری نسبت به پمپ های معمولی تولید نمایند.

عملکرد متقابل پمپ و بوستر پمپ

پمپ‌های تقویت‌کننده (بوستر پمپ) در کنار سایر پمپ‌ها کار می‌کنند، بدین معنی که به‌خودی‌خود نمی‌توانند سیالاتی را در سیستم منتقل کنند. آن‌ها فقط برای "تقویت" عملکرد سیستم پمپاژ موجود طراحی‌شده‌اند. پمپ‌های تقویت‌کننده پمپ‌ گریز از مرکز در نظر گرفته می‌شوند که برای کشیدن و حرکت مایعات به یک یا چند پروانه متکی هستند.

مشخصات اولیه‌ای که هنگام مقایسه کاربرد پمپ و بوستر پمپ باید در نظر گرفته شود جریان، افزایش فشار، قدرت اسب بخار و میزان قدرت است.

افزایش فشار حداکثر، نشان‌دهنده بالاترین فشار قابل‌تحمل به فشار موجود یا حد سیستم است. این ممکن است به‌صورت کیلوگرم در هر اینچ مربع (kgsi) یا به‌عنوان فوت سر (فوت) بیان شود. فشاری که بوستر پمپ باید ایجاد کند، تفاوت بین فشار سیستم موردنیاز و فشار موجود در پمپ است. این اختلاف فشار، تقویت فشاری است که بوستر پمپ برای تأمین نیازهای هدف موردنیاز، با سرعت جریان موردنظر تأمین می‌کند.

درجه‌بندی توان، قدرت موردنیاز برای کارکرد پمپ را نشان می‌دهد که با وات (W) یا اسب بخار اندازه‌گیری می‌شود. در مورد پمپ‌های برقی، برخی از تولیدکنندگان در عوض ولتاژ (ولت یا ولتاژ)، جریان موردنیاز در آمپر یا (A) را تعیین می‌کنند. درواقع به‌جای ولت از آمپر برای تعیین درجه قدرت محصول استفاده می‌کنند.



فضای موردنیاز نصب پمپ و بوستر پمپ

به‌طورکلی پیش از نصب باید فضای موردنیاز نصب پمپ و بوستر‌پمپ موردنظر خود را در نظر بگیرید زیرا که فضای کم موجب می‌شود موتور داغ کند و نتواند به‌درستی عمل کند و یا دسترسی به آن سخت شود. اگر فضا زیاد باشد هم موجب می‌شود که هدر مکان رخ دهد.

باید رطوبت هوا را نیز در نظر بگیرید زیرا که اگر رطوبت مکان زیاد باشد، موتور پس از مدتی کارکرد خود را از دست می‌دهد و یا حتی ممکن است بسوزد. در این شرایط باید از پمپ‌های عایق‌بندی شده استفاده کنید.

پس از در نظرگیری تمام این شرایط فضای موردنیاز برای پمپ و بوستر پمپ را مقایسه کنید. بوستر پمپ به فضای کوچکی نیاز دارد، به همین دلیل برای استخرهای شنا مناسب است. پمپ‌های فشار به فضای بیشتری برای نصب نیاز دارند تا بتوانند آب را باقدرت بیشتری انتقال دهد. البته نباید فضا را فدای عملکرد کنید. اگر فضای کافی برای نصب پمپ فشار ندارید نباید جای آن بوستر پمپ نصب کنید، زیرا در این شرایط توان انتقال آب به طبقات بالا با فشار مناسب را ندارند. این نکته را نیز دقت فرمایید که بوستر پمپ های چند پمپه با منبع تحت فشار، می توانند فضای بیشتری نسبت به پمپ آب اشغال کنند.



ویژگی‌های متفاوت پمپ و بوستر پمپ

پمپ‌های با سرعت قابل تنظیم یا متغیر، پمپ‌هایی هستند که از تجهیزات قابل تنظیم درایو سرعت (ASD) یا درایو با سرعت متغیر (VSD) استفاده می‌کنند، که به شما امکان کنترل و عملکرد پمپ را در چندین سرعت می‌دهد. این امر برای فرآیندهایی که به دلیل شرایط کار خاص یا کاهش هزینه‌های انرژی به تنظیم جریان پمپ یا فن در حین کار نیاز دارند، حائز اهمیت است (همانند استخرهای عمومی).

  • پمپ‌های مداوم، پمپ‌هایی هستند که برای کار کردن و کارکرد مداوم و بدون سایش زیاد طراحی‌شده‌اند.
  • پمپ‌های چندمرحله‌ای مایع فشرده‌شده را از مرحله اولیه به محفظه‌های پی‌درپی یا مراحل تحت‌فشار منتقل می‌کنند تا فشار بالاتری را نسبت به پمپاژ تک‌مرحله‌ای تولید کنند.



پمپ بهتر است یا بوستر پمپ؟

در شرایطی که می‌خواهید میان پمپ فشار و بوستر پمپ، یکی را انتخاب کنید، نباید به سؤال کدام‌یک بهتر است، فکر کنید! زیرا که هردوی این پمپ‌ها یک کار می‌کنند، با این تفاوت که این کار را در شرایط متفاوتی انجام می‌دهند. اگر فضای کوچکی دارید و نیازمند قدرت و فشار انتقال بالا نیستید، بوستر پمپ مناسب‌تر است. اگر در شرایطی هستید که نیازمند انتقال پرفشار آب به طبقات هستید، پمپ فشار یا بوستر پمپ چیزی است که مناسب کار شما هست. در شرایط معدودی که هم‌فشار لازم دارید و هم‌ جریان متناوب، می‌توانید از جفت این‌ پمپ‌ها استفاده کنید و آن‌ها را در کنار یکدیگر قرار دهید تا به حداکثر فشار دست‌یابید (همان بوستر پمپ های چند پمپه).

ویژگی و طراحی متنوع بوستر پمپ

 ویژگی بوستر پمپ



ویژگی بوستر پمپ تلمبه موتور غرب

ویژگی های متفاوت بوستر پمپ که باعث استفاده متنوع از آنها می شود. بوستر پمپ‌ها ویژگی‌های اختیاری متنوعی را ارائه می‌دهند که بیشتر موجب افزایش موارد استفاده از بوستر پمپ می‌شود. برخی از آن‌ها دارای حفاظت از اضافه‌بار حرارتی هستند یا برای اجرای مداوم آن‌ها درجه‌بندی می‌شود. برخی دیگر خود را بتونه‌کاری می‌کنند یا می‌توانند بدون مایع پمپ شده یا روغن‌کاری خارجی برای مدت‌زمان طولانی کار کنند. پمپ‌های چندمرحله‌ای مایع فشرده‌شده را از مرحله اولیه به محفظه‌های پی‌درپی یا مراحل تحت‌فشار انتقال می‌دهند تا فشار بالاتری نسبت به پمپاژ یک مرحله‌ای تولید کنند. به‌طورمعمول، هر دو پمپ تک‌مرحله‌ای و چندمرحله‌ای دارای فشار مناسبی هستند.

طراحی بوستر پمپ

طراحی متفاوت بوستر پمپ ها که باعث استفاده در شرایط مختلف می شود. برخی از پمپ‌های تقویت‌کننده برای عملکرد در محیط‌های خاص طراحی‌شده‌اند. به‌عنوان‌مثال، پمپ‌های ضد انفجار قطعاتی را محصور می‌کنند كه می‌توانند باعث شعله‌ور شدن محیط انتقال یا جو اطراف شوند. پمپ‌های بهداشتی کاملاً آب‌بندی‌شده‌اند تا نشت و آلودگی از بین برود و پمپ‌های مقاوم در برابر خوردگی از موادی مانند فولاد ضدزنگ ساخته می‌شوند.

پمپ‌های غیر مسدود شده به‌گونه‌ای تنظیم‌شده‌اند که مواد چسبنده یا رشته‌ای را پمپ می‌کنند که می‌تواند انواع دیگر پمپ‌ها را مسدود کند. پمپ‌های شناور برای عملکرد بهتر در محیط‌های مرطوب، از جمله کارخانه‌های فرآوری مواد غذایی و لبنیات و همچنین سایر مناطق با رطوبت بالا طراحی‌شده‌اند. پمپ‌های بهداشتی دارای دستورالعمل‌های دقیق برای کاربردهای فرآیند بهداشتی هستند و شامل طبقه‌بندی و رتبه‌بندی مانند FDA ،USDA و 3-A هستند. تمامی موارد استفاده از بوستر پمپ به دلیل پتانسیل بالای این دستگاه است.

برای تعیین ابعاد و اجزای بوستر پمپ ابتدا باید کاری که می‌خواهید با آن انجام دهید را در نظر بگیرید و سپس با توجه به آن ابعاد پمپ را مشخص و به تولیدی یا فروشنده بوستر پمپ، ارائه دهید. در سنجش اجزا و ابعاد، ابتدا باید میزان جریان را تعیین کنیم.

اجزاء بوستر پمپ



اجزاء بوستر پمپ





پمپ

پمپ مورد استفاده در بوستر پمپ، مهم ترین جزء آن است و می تواند بر ابعاد، قدرت و فشار بوستر پمپ تاثیر مستقیم داشته باشد.

قسمت مکش بوستر پمپ

مکش یک بوستر پمپ شامل شیر های قطع و وصل، صافی، لرزه گیر و فلنج می باشد.

قسمت دهش بوستر پمپ

دهش بوستر پمپ نیز شامل شیر یک طرفه خروجی آب، فلنج، مهره ماسوره، مغزی، تبدیل، لرزه گیر و شیر های قطع و وصل می باشد.

الکتروموتور

در بوستر پمپ و دستگاه هایی که به عامل محرک محور نیاز دارند، از الکتروموتور استفاده می شود. انتخاب الکتروموتور نیز باید متناسب با بوستر پمپ باشد. البته ممکن است پمپ مورد استفاده از انواع الکتروپمپ بوده و موتور الکتریکی و پمپ را در یک قطعه ادغام کرده باشد.

تابلو برق

به حرکت درآوردن الکتروموتور و عملکرد اجزای الکتریکی بوستر پمپ، به برق متناسب با قطعات نیاز دارد. تابلو برق این وظیفه را به دوش دارد و برق ورودی هر قطعه را تامین و امنیت لوازم را نیز با عدم انتقال نوسانات برق به دستگاه ها برقرار می کند.

مانومتر

فشار ورودی و خروجی را در بوستر پمپ اندازه گیری می کند.

پرشر سوئیچ

حداقل و حداکثر فشار بوستر پمپ را پرشر سوئیچ کنترل می کند.

پرشر ترانسمیتر

فار را در بوستر پمپ ها ثابت نگه می دارد.

کوپلینگ

از وظایف مهم کوپلینگ اتصال پمپ به الکتروموتور می باشد.

شاسی

شاسی نگه دارنده تمامی اجزاء بوستر پمپ به صورت منظم و محکم می باشد.

مخزن دیافراگمی

جهت به گردش درآوردن فشار آب تولید شده توسط پمپ و حفظ فشار آب در استفاده های جزئی از سیستم آبرسانی از منبع تحت فشار استفاده می شود که از روشن و خاموش شدن مکرر و غیر ضروری پمپ ها جلوگیری کرده و استهلاک تجهیزات را پایین می آورد.

تعیین ابعاد بوستر پمپ

برای کاربردهای تجاری و صنعتی، جریان با توجه به تعداد کل وسایل یا واحدهای ثابت (Fu) در حال سرویس‌دهی (استخر، توالت، دوش، آبخوری، خنک‌کننده، وسایل آبیاری و غیره) تعیین می‌شود. محاسبه واحد فیکسچر بر اساس میانگین استفاده از هر وسیله و gpm مربوط به آن است. ازآنجاکه بعید است از همه تجهیزات به‌طور هم‌زمان استفاده شود، روش‌هایی برای محاسبه حداکثر جریان "معقول" تعیین‌شده است.

چنین مقادیر واحدی را می‌توان در منابعی مانند ASPE Design Handbook (کد بین‌المللی لوله‌کشی و نسخه‌های کد یکنواخت لوله‌کشی) و Engineered Plumbing Design II توسط آلفرد استیل یافت. در این منابع، جداول مقادیر واحد فیکسچر را برای تأسیسات خصوصی (تنظیمات مسکونی یا چند خانوادگی) و تأسیسات سازمانی (فضاهای عمومی با چند کاربر مانند یک رستوران) برای هر نوع وسایل ارائه می‌دهند. این بخش نیازمند یک متخصص است تا بتواند با درآوردن این اطلاعات، پیشنهاد ابعاد بوستر پمپ مناسبی را بدهد.

پس از تعیین مقادیر واحد فیکسچر، هر نوع فیکسچر را در نرخ متناظر آن ضرب کنید تا کل واحد ثابت را محاسبه کنید. سپس می‌توان از نمودار یا نمودار منحنی ثابت در مقابل نمودار جریان برای تعیین سرعت جریان (gpm) برای برنامه استفاده کرد. جهت تعیین بوستر پمپ مورد نیاز خود و خرید آن در ابعاد مختلف، به گروه تلمبه موتور غرب، اعتماد نمایید.

قیمت بوستر پمپ

قیمت بوستر پمپ به عوامل زیادی بستگی دارد اما چون تنوع در آن بسیار بالا است، لازم نیست نگران بودجه باشید. پمپ‌ها و موتورهای الکتریکی هر دو قیمتی دارند که به قدرت یا اسب بخار آن بستگی دارد. قیمت بوستر پمپ در صورت نصب نادرست می‌تواند افزایش یابد. نصب‌های غیراستاندارد و زیادی بزرگ هم گران هستند و هم ناکارآمد، بنابراین استخدام یک شرکت مهندسی واجد شرایط برای طراحی و مشخصات دقیق بسیار مهم می‌شود.

اگر موتور از ولتاژ بالاتر استفاده کند، می‌توان از قیمت بوستر پمپ کم کرد. به‌عنوان‌مثال، یک موتور 460 ولت تنها نیمی از جریان موردنیاز یک موتور 230 ولت را می‌گیرد، با این فرض که هر دو قدرت اسب بخار یکسانی داشته باشند. ازآنجا که مدارهای الکتریکی بر اساس جریان و ولتاژ نیستند، مدار برای موتور ولتاژ بالاتر کمترین هزینه را دارد که  قیمت بوستر پمپ را کاهش می‌دهد. جهت اطلاع از قیمت روز تمام مدل های بوستر پمپ خانگی، آتش نشانی، صنعتی و کشاورزی، همین الان با ما تماس بگیرید.

قیمت حدودی محصولات بوستر پمپ

دور ثابت

  • بوستر پمپ 1.5 اسب بخار، 1 فاز (دو پمپ): 4.000.000 تومان
  • بوستر پمپ 1.5 اسب بخار، 3 فاز (دو پمپ): 6.000.000 تومان
  • بوستر پمپ 4 اسب بخار، 3 فاز (دو پمپ): 7.500.000 تومان
  • بوستر پمپ 15 اسب بخار، 3 فاز (دو پمپ): 14.000.000 تومان

دور متغیر

  •  تک پمپ، سه فاز: 2.000.000 تومان
  • دو پمپه سه فاز: 5.500.000 تومان

بوستر پمپ آتش نشانی

 دور ثابت دو پمپ، 8 اسب بخوار: از 10.000.000 تومان

خرید بوستر پمپ

در صورتی که هم اکنون در رابطه با نوع مناسب بوستر پمپ برای مصارف خود شک دارید، بدون درنگ با ما تماس بگیرید تا در رابطه با بهترین بوستر پمپ برای اهداف مورد نیاز خود، شما را راهنمایی کرده و بوستر پمپ مناسب را در مدت زمان کوتاهی آماده و در مکان مورد نظر شما نصب نماییم. جهت برقراری ارتباط با گروه تلمبه موتور به صفحه تماس با ما مراجعه کرده و با یکی از نمایندگی های فروش ما در تهران و همدان تماس بگیرید تا در رابطه با بوستر پمپ مناسب به شما مشاوره رایگان داده و راهنمایی های لازم جهت خرید را در اختیار شما عزیزان قرار دهیم.

12. سوالات متداول

اگر به بوستر پمپ با هد بالا و دبی کم نیاز داشته باشیم، کدام پمپ بهتر است؟

چنانچه به دلیل اتصالات و لوله کشی خاص، به تجهیزات آبرسانی با دبی کمتر و هد بالا نیاز داشته باشید، جوکی پمپ یا بوستر پمپ پیشرو را به شما پیشنهاد می کنیم.

آیا می توانیم از بوستر پمپ آتش نشانی در مصارف ساختمانی و خانگی استفاده کنیم؟

این کار پیشنهاد نمی شود، چرا که بیشتر انواع بوستر پمپ های آتش نشانی، از نوع دور ثابت می باشند. در نتیجه پمپ یا پمپ های این نوع بوستر پمپ، میزان ثابتی آب را با فشار بالا پمپاژ می کنند و ممکن است به سیستم لوله کشی ساختمان آسیب وارد کند. البته در صورتی که ساختمان از لوله کشی مخصوص مواقع اضطراری و اطفاء حریق برخوردار است، باید از پمپ آتش نشانی استفاده کنید.

آیا بوستر پمپ به تابلو برق نیاز دارد؟

قطعا بله. نیاز نیست برای تجهیزات ساختمانی کوچک با پیچیدگی کم، تابلو های صنعتی پیچیده نصب شود. اما در هر سطحی که باشد باید تابلو برق مناسب با آن را جهت تامین نیرو و کنترل عملکرد پمپ ها، نصب نمایید.

چرا بوستر پمپ صدا دارد؟ آیا انواع بی صدا وجود دارند؟

از این تفکر که یک بوستر پمپ بی صدا بخرم خارج شوید، اصلا بوستر پمپ بی صدا وجود ندارد! به همین دلیل پیشنهاد ما انتخاب مکان مناسب جهت استفاده به عنوان موتورخانه باشید که عایق بندی مناسبی داشته باشد تا صدای کمتری به محیط مورد نظر نفوذ کند. استفاده از منابع تحت فشار یا مخازن انبساط نیز به دلیل کاهش دفعات روشن شدن بوستر پمپ، می تواند به کاهش صدا کمک کند.

البته باید به صدایی که از بوستر پمپ می آید دقت کنید! اگر صدایی گه از پمپ میشنوید، مانند صدای زوزه باشد، ممکن است بلبرینگ ها آسیب دیده باشد و اگر صدای ریزش سنگ ریزه می آید ممکن است پدیده کاویتاسیون (ایجاد خلع) رخ داده باشد.

آیا لرزش بوستر پمپ طبیعی است؟

با نصب صحیح و محکم کردن شاسی موتور و همچنین استفاده از لرزه گیر مناسب، بوستر پمپ نباید هیچ لرزشی داشته باشد و یا حداقل لرزش آن نباید با چشم دیده شود! حتما از سلامت لرزه گیر و استحکام محل نصب بوستر پمپ اطمینان حاصل کنید. همچنین اگر از منابع تحت فشار در نزدیکی بوستر پمپ استفاده می کنید، دقت کنید که هنگام پر شدن منبع از آب، وزن آن به شدن زیاد می شود و باید زیر ساخت بوستر پمپ و منبع تحت فشار، محکم و استاندارد باشد.

گروه تلمبه موتور غرب ارائه دهنده کلیه تجهیزات و خدمات آبرسانی شامل انواع پمپ، الکتروموتور، تابلو برق، بوستر پمپ و دیگر تجهیزات مرتبط با بخش آبرسانی. گستره مشتریان تلمبه موتور غرب: کشاورزان، کارخانجات صنعتی، شرکت های آب و فاضلاب شهری و روستایی، انبوه سازان مسکن و دیگر صنایع مرتبط با بخش انتقال آب و سیالات.

Related Articles
