الکتروموتور چیست؟

الکتروموتور یا موتور الکتریکی وسیله ای است که جریان برق و الکتریسیته را به نیروی مکانیکی تبدیل می کند. معمولا الکتروموتور را بر اساس برق مصرفی، در دو مورد تک فاز و سه فاز دسته بندی می کنند که بیشترین کاربرد را دارند. حرکت های مکانیکی در زندگی ماشینی امروزی، با دستگاه های الکتروموتور ادغام شده اند. در بیشتر دستگاه های پمپ و بوستر پمپ نیز، انرژی حرکتی را الکتروموتور DC یا AC گرفته و شروع به کار می کنند.

الکتروموتور، وسیله‌ای که امروزه دنیای ما را عوض کرده و انجام کارهایی را که قبلاً نیازمند کار چندین انسان بود را به‌ تنهایی، با کیفیت بالا و بدون نظارت انجام‌ می‌دهد. این دستگاه‌ها با تبدیل انرژی الکتریکی به مکانیکی می‌توانند کارهای متفاوتی همچون پمپاژ انجام دهند. شرکت وست پمپ ایران یکی از بزرگ‌ترین عرضه‌کننده‌های الکتروموتور است که به‌روزترین فناوری‌ها را در ماشین‌آلات خود به کار می‌برد تا محصولی متناسب با نیازهای مشتریان عرضه کند. در ادامه می‌خواهیم دلیل موفقیت این دستگاه را بدانیم و با موارد مرتبطی همچون اجزاء الکتروموتور و کاربرد آن‌ها، موارد استفاده از الکتروموتور، راهنمای خرید الکتروموتور و قیمت الکتروموتور بیشتر آشنا شویم.



جهت مشاهده انواع محصولات الکتروموتور گروه تلمبه موتور غرب، به انتهای این صفحه اسکرول کنید و در صورتی که می خواهید در رابطه با الکتروموتور و انواع آن بیشتر بدانید تا در نهایت بهترین موتور الکتریکی را خریداری نمایید، با خواندن این مطلب همراه ما باشید.

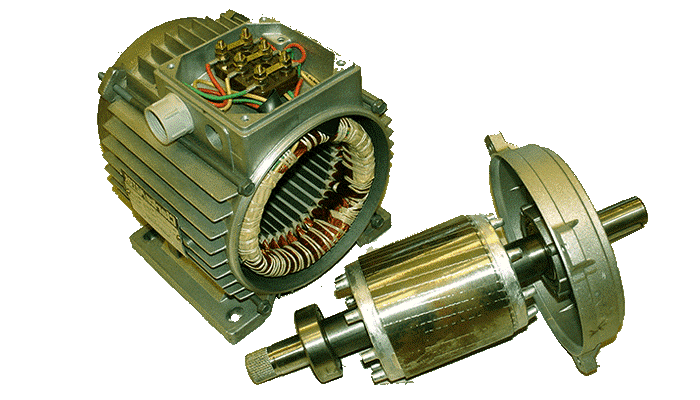

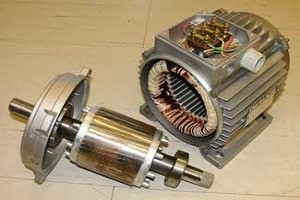

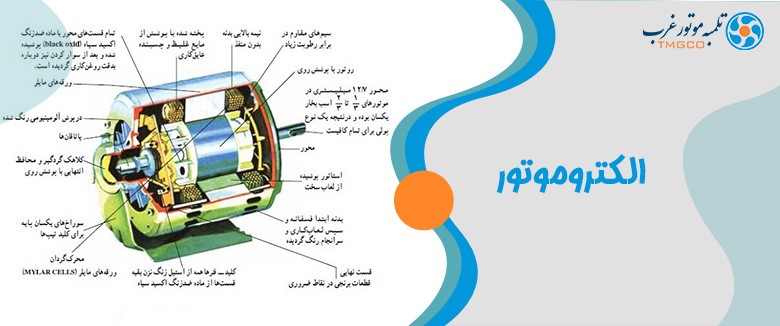

اجزای الکتروموتور و کاربرد آن‌ها

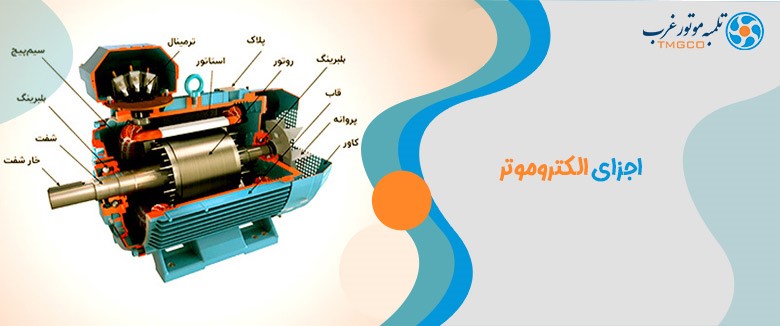

اجزای الکتروموتور

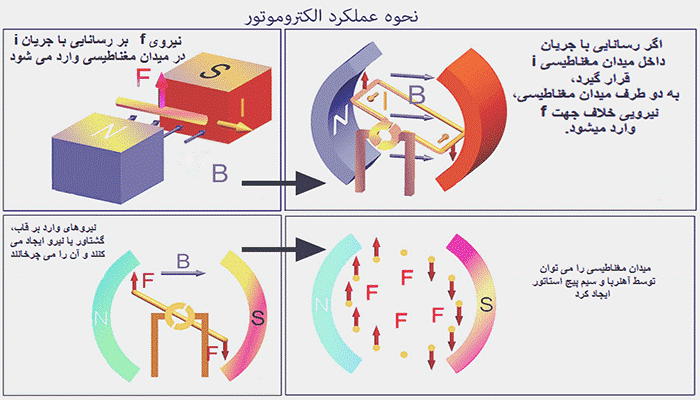

حال که ما کارایی‌های الکتروموتور را می‌دانیم، می‌خواهیم نگاهی عمیق‌تر به خود آن بی اندازیم. اجزای الکتروموتور و کاربرد آن‌ها است که در واقع این دستگاه را به حرکت درمی‌آورد. به‌عبارتی‌دیگر چندین قطعه و دستگاه کوچک کنار یکدیگر کار می‌کنند تا نتیجه نهایی، الکتروموتور بشود که از آن در کارخانه‌ها و خانه‌های مسکونی استفاده می‌شود. الکتروموتور شما چندین قطعه حیاتی دارد که به آن امکان می‌دهد انرژی الکتریکی را به‌طور دائم به انرژی مکانیکی تبدیل کند. هر یک از آن‌ها کمک می‌کند تا برهمکنش حیاتی بین میدان مغناطیسی موتور شما و جریان الکتریکی سیم‌پیچ آن، برای ایجاد نیرو به شکل چرخش شافت کمک کند. این انرژی مکانیکی تولید شده توسط این چرخش شافت است که به شما کمک می‌کند تا عملکرد دستگاهتان صورت بگیرد. در ادامه 6 اجزای الکتروموتور و کاربرد آن‌ها آمده است:

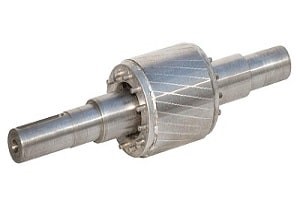

 روتور (ROTOR)

روتمت متحرک الکتروموتور شما است. شافت را می‌چرخاند که قدرت مکانیکی ذکر شده در بالا را تحویل می‌دهد. در یک پیکربندی معمول، روتور هادی‌هایی را درون خود قرار داده است که جریاناتی را حمل می‌کنند و سپس با میدان مغناطیسی استاتور، برهم‌کنش می‌کنند تا نیروهایی را که شافت را می‌چرخانند، ایجاد کند. با گفتن این مطلب، برخی از روتورها آهن‌ربا دائمی دارند و این استاتور است که هادی‌ها را نگه می‌ دارد.

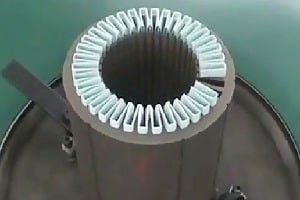

استاتور و هسته آن (stator)

استاتور بخشی ثابت از مدار الکترومغناطیسی موتور شما است و معمولاً از سیم‌پیچ یا آهنرباهای دائمی تشکیل می‌شود. هسته استاتور از چندی از ورق‌های نازک فلزی تشکیل‌شده است که به آن‌ها لمینیت گفته می‌شود. از لمینیت ها برای کاهش اتلاف انرژی استفاده می‌شود که در صورت استفاده از یک هسته جامد به وجود می‌آید.

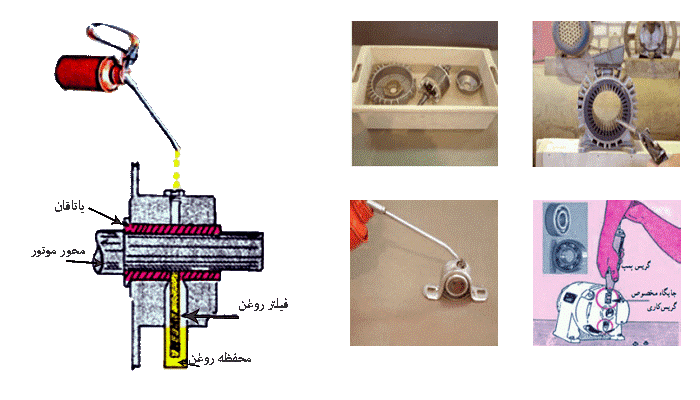

بلبرینگ‌ ها (bearing)

روتور موجود در الکتروموتور شما توسط یاتاقان‌هایی پشتیبانی می‌شود که به آن‌ها اجازه می‌دهد تا محور خود را روشن کند. این یاتاقان‌ها به‌نوبه خود توسط محفظه موتور پشتیبانی می‌شوند. شافت موتور از طریق یاتاقان‌ها به قسمت خارج موتور، جایی که بار وارد می‌شود، امتداد می‌یابد. در اجزای الکتروموتور و کاربرد آن‌ها زمانی که نیروی بار فراتر از تحمل مقاومت اعلام شود به آن Overload یا بیش‌ از حد بودن گفته می‌شود.



سیم‌ پیچ‌ ها (windings)

سیم‌پیچ‌ها سیم‌هایی هستند که در الکتروموتور قرار می‌گیرند و معمولاً به دور یک آهن مغناطیسی نرم ورقه‌ای، پیچیده می‌شوند تا هنگام تأمین انرژی با جریان، قطب های مغناطیسی تشکیل شود. موتورهای الکتریکی دارای دو تنظیمات اصلی قطب میدان آهنربا هستند، قطب برجسته و غیر برجسته. در موتور قطب برجسته، میدان مغناطیسی قطب توسط یک سیم‌پیچ در اطراف قطب زیر سطح آن تولید می‌شود. در موتور قطب غیر برجسته، سیم‌پیچ در شکاف‌های صورت قطب توزیع می‌شود. یک موتور قطب سایه‌دار دارای یک سیم‌ پیچ در اطراف بخشی از قطب است که پخش فاز میدان مغناطیسی موتور را به تاخیر می‌اندازد.



شکاف هوایی (The air gap)

اگرچه فاصله هوایی به‌صورت فیزیکی در لیست اجزای الکتروموتور و کاربرد آن‌ها قرار نمی‌گیرد و در واقع فاصله بین روتور و استاتور است. شکاف هوای موتور شما تاثیرات مهمی‌ دارد و به‌ طورکلی تا حد ممکن کم است، زیرا یک شکاف بزرگ تأثیر منفی شدیدی روی عملکرد دارد. این منبع اصلی فاکتور قدرت کم در موتورها است. از آنجا که جریان مغناطیسی با شکاف هوا افزایش می‌یابد، شکاف هوای شما باید کم باشد. با گفتن این موارد، شکاف‌های بسیار کوچک علاوه بر سروصدا و تلفات، ممکن است مشکلات مکانیکی نیز ایجاد کنند.



کموتاتور یا جابه‌جا کننده (commutator)

و سرانجام، کموتاتور مکانیزمی است که توسط موتور شما استفاده می‌شود تا ورودی اکثر موتورهای DC و برخی از موتورهای متناوب AC را تغییر دهد. از بخش حلقه مانندی ساخته‌شده که کاملاً از بقیه اجزا جدا شده و در یک محفظه ایزوله قرار می‌گیرد. جریان آرماتور موتور شما از طریق برسهای ساکن که در کموتاتور قرار دارند، موجب وارونه شدن و رفت‌وآمد جریان می‌شود و عدم وجود چنین برگشت جریانی، باعث می‌شود تا موتور شما متوقف شود.



در‌کاسه (bowl)

در ابتدا و انتهای هر الکتروموتور، صفحاتی به نام در کاسه وجود دارد که بلبرینگ ها داخل قرار دارند تا درستی جریان چرخشی مکانیکی موتور را بررسی و کنترل کنند.



پوسته (shell)

تمامی اجزاء الکتروموتور چه ثابت و چه متغیر، در محفظه ای بسته و معمولا چدنی به نام پوسته یا کاور قرار دارند.



فن یا پروانه (Electromotor impeller)

پروانه در قسمت انتهای الکتروموتور و انتهای شافت قرار گرفته است و وظیفه ی آن هدایت جریان هوا از بیرون به داخل محفظه و پوسته می باشد که موجب خنک سازی موتور و سیم پیچ ها می شود.



شفت (shaft)

شفت (شافت) جزو کلیدی‌ترین قطعات در الکتروموتور می‌باشد. در واقع شافت وظیفه انتقال گشتاور و چرخش را دارد که از نظر ظاهری شبیه به یک میله می باشد.



منبع تغذیه (power supply)

انرژی الکتریکی با اتصال به تیغه های موجود در ترمینال، الکتروموتور را راه‌اندازی می کند و ممکن است جریان مستقیم یا متناوب تک فاز و سه فاز باشد.

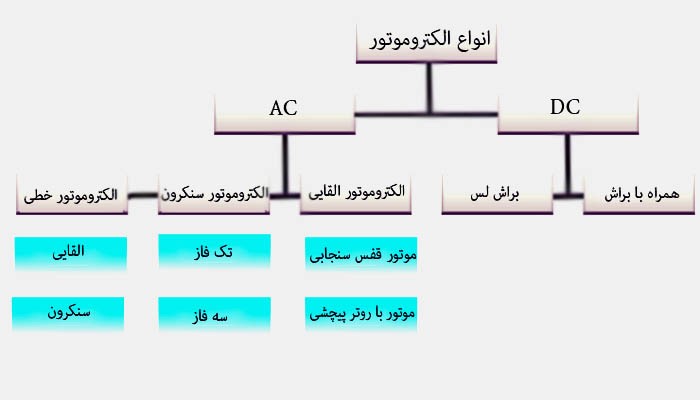

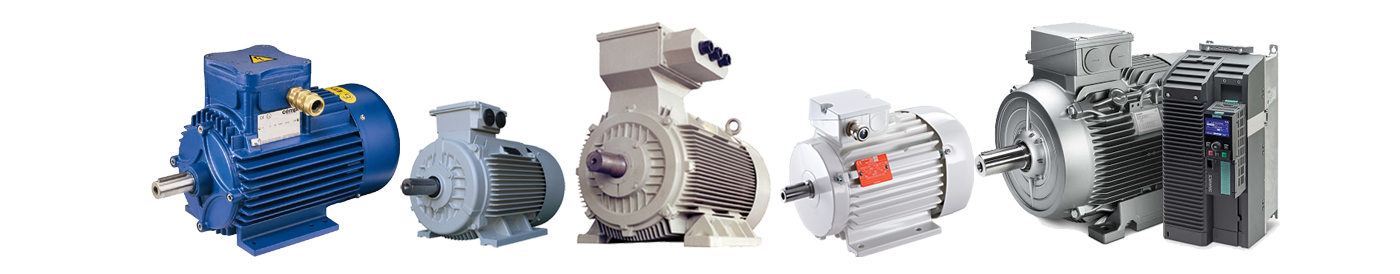

انواع الکتروموتور

انواع الکتروموتور

الکتروموتور ها با توجه به کاربرد آنها برای اهداف مختلف و نیرویی که باید تولید کنند، به چند دسته ی DC، AC و الکتروموتور های خاص تقسیم بندی می شوند. در ادامه هر یک را بررسی خواهیم کرد تا بتوانید مناسب ترین موتور الکتریکی را برای خود خریداری نمایید.

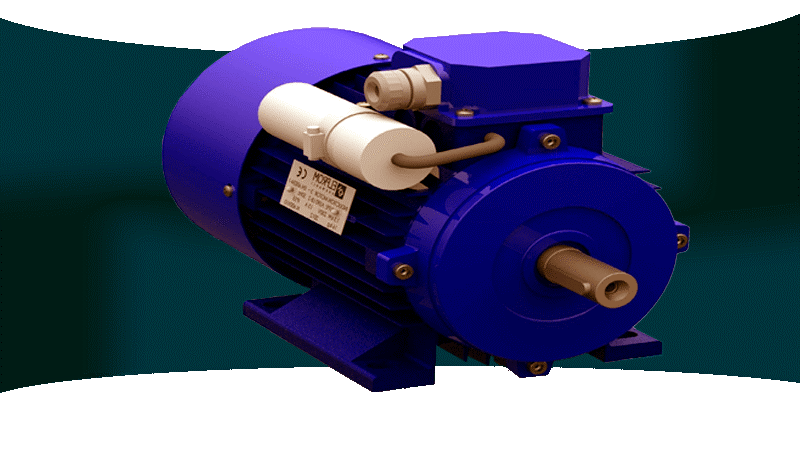

موتور های AC یا جریان متناوب

الکتروموتور AC تک فاز

الکتروموتور های AC بیشترین استفاده را در مصارف خانگی و صنعتی دارند. به این نوع الکتروموتور، موتور های جریان متناوب و یا القایی نیز گفته می شود. از مهم ترین قطعات و مشخصه های الکتروموتور AC استاتور و روتور می باشد که با ایجاد میدان مغناطیسی چرخنده، انرژی الکتریسیته را به انرژی حرکتی تبدیل می کنند و تقریبا در 90 درصد الکتروموتور های AC، به صورت قفسه سنجابی تعبیه شده اند.

الکتروموتور های AC خود سنکرون و آسنکرون تقسیم می شوند.



الکتروموتور AC سنکرون

پس از سیم پیچی روتور و استاتور و اتصال جریان، میدان گردان الکتروموتور باعث چرخش با سرعت سنکرون می شود. از خصوصیات موتور سنکرون، دور ثابت بودن آن است که کاربرد آن را در ساعت های الکتریکی، به عنوان ژنراتور سنکرون و اصلاح ضریب توان  در کارخانه ها شده است.

از مزایای الکتروموتور سنکرون می توان عدم حساسیت به نوسان، بازدهی بالا، کار با ولتاژ بالا و ضریب قدرت قابل تنظیم را نام  برد.

از معایب الکتروموتور سنکرون می توان سرعت ثابت، عدم تحمل بار اضافه، لزوم جریان دائم بر قطب ها برای عملکرد، نیاز به راه انداز اولیه موتور و قیمت بالای آن می باشد.



الکتروموتور AC آسنکرون

موتور های آسنکرون AC به صورت دو مدل مجزای قفسه سنجابی و روتور سیم پیچی شده شناخته می شوند که در ادامه هر یک را تعریف می کنیم.

الکتروموتور AC آسنکرون قفسه سنجابی: شیار های محیطی در موتور های آسنکرون قفسه سنجابی از میله های آلومینیومی یا مسی پرشده که به دو شکل میله های گرد و مستطیلی ایجاد شده اند. دلیل مورب بودن میله های روتور در این نوع الکتروموتور، همپوشانی در تاثیر میدان های استاتور روی روتور می باشد که از لرزش و یا قفل شدن هنگام استارت جلوگیری می کند.

مزایای الکتروموتور های AC آسنکرون قفسه سنجابی شامل طراحی ساده، سرعت گردش ثابت در بار های مختلف، عدم ایستادن هنگام تغییر بار، ضریب قدرت مناسب و قیمت مقرون به صرفه می باشد.

معایب الکتروموتور AC آسنکرون قفسه سنجابی شامل کاهش ضریب قدرت با بار کم، نیاز به AC DRIVE برای تغییر دور، حساس به تغییر جریان و مصرف جریان بالا هنگام استارت می باشد.

الکتروموتور AC آسنکرون نوع روتور سیم پیچ: این نوع موتور الکتریکی آسنکرون جهت حل مشکل مصرف جریان زیاد هنگام استارت و گشتاوری اولیه پایین طراحی شده است. در این نوع الکتروموتور روتور را به جای میله، سیم پیچی می کنند و انتهای سیم پیچ ها را به حلقه های لغزنده که به بیرون هدایت شده اند، وصل می نمایند. با استفاده از بانک های مقاومتی مانند استارتر در مسیر سیم پیچ ها، مقاومت روتور و جریان کشی موتور را می توان کنترل کرد. به همین دلیل این نوع موتور های الکتریکی بیشترین استفاده را در سنگ شکن ها، آسیاب ها، جرثقیل و صنایع سیمان و فولاد دارند.

مزایای الکتروموتور آسنکرون روتور سیم پیچ شامل قابلیت استارت های زیاد زیر بار، تنظیم جریان استارتر، گشتاور بالا و ایجاد گرما در خارج از استارتر می باشد.



الکتروموتور AC تک فاز

الکتروموتور تک فاز بیشترین استفاده را در صنعت دینام دارند و با یک منبع تغذیه تک فاز متناوب کار می کنند. همه ی انواع موتورهای AC تک فاز، روتورهای قفسه سنجابی دارند و هنگام اتصال منبع تغذیه تک فاز به موتور، کلاف اصلی موتور با جریان متناوب، میدان مغناطیسی ضربانی تولید می کند که باعث تحریک روتور می شود، اما با میدان ضربانی، گشتاوری لازم برای چرخش موتور ایجاد نمی شود، به همین جهت الکتروموتور تک فاز به استارتر نیاز دارد.

از الکتروموتورهای تک فاز برای اهدافی استفاده می شود که به قدرت کمتر از 3 اسب بخار نیاز داشته باشند. البته استارت موتور های تک فاز به شکل های مختلفی برای الکتروموتور تعبیه شده اند که از این جهت الکتروموتور های تک فاز را به 4 نوع استارت خازنی، فاز شکسته، خازن دائمی اسپلیت و قطب سایه دار تقسیم بندی می کنند.

فاز شکسته: این الکتروموتور ها دو پیچه به صورت یکی پیچه استارت به نازک و تعداد دور کم و یک هم پیچه اصلی دارند که مقاومت ایم موتور ها را افزایش می دهند. گشتاور این موتور پایین اما قدرت نگهدارنده چرخش آن بالا است که باعث کاربرد بالای این نوع الکتروموتور در سنگ سمباده، دمنده ها و فن های کوچک می شود.

استارت خازنی: موتور های تک فاز AC استارت خازنی شباهت زیادی به موتورهای فاز شکسته دارند. تفاوت این مدل موتور با فاز شکسته در کارایی استارت موتور می باشد. با تعبیه یک سوئیچ گریز از مرکز در موتور های استارت خازنی، باعث از مدار خارج شدن پیچه استارت هنگام رسیدن سرعت به 75 درصد سرعت نامی می باشد. این فرایند باعث افزایش گشتاوری به حدود 200 تا 400 درصد گشتاور نامی می شود.

خازن دائمی اسپلیت: این نوع الکتروموتور های تک فاز AC، یک خازن به صورت سری متصل به پیچه استارت دارد که تا زمان رسیدن به سرعت چرخش نامی محور، به صورت پیچه ایی کمک می کند. از آنجا که این خازن عملکرد دائمی دارد، توان استارتی و گشتاور موتور مانند مدل استارت خازنی بالا نمی رود و گشتاور آن حدود 30 تا 150 درصد گشتاور نامی خواهد بود. به همین دلیل جریان استارت و راه اندازی مصرفی در الکتروموتور تک فاز خازن دائمی بسیار پایین است که آن را برای کاربرد های پریود خاموش-روشن با سرعت بالا بسیار مناسب می کند.

قطب سایه دار: الکتروموتور تک فاز AC با حلقه اتصال کوتاه یا قطب سایه دار فقط یک کلاف اصلی یا پیچه دارد. در استارت خوردن این نوع موتور های الکتریکی به جای راه انداز یا استارتر از یک حلقه مسی پیوسته استفاده می شود که دور هر قطب موتور حلقه بسته است. چرخش محور موتور ناشی از تعامل میان میدان های دو قطب صورت می گیرد و به دلیل عدم وجود سوئیچ استارت و خازن، این موتور ساختار ساده تر و قیمت ارزان تری دارد.

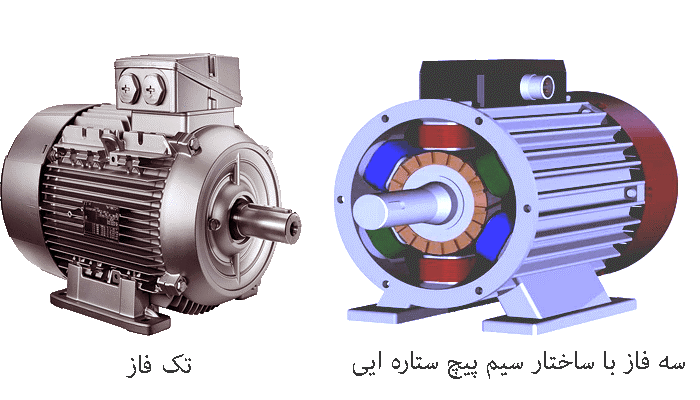

الکتروموتور های AC سه فاز

از این دینام ها برای کاربرد های نیازمند به توان بالا استفاده می شود. میدان الکترومغناطیسی در این موتور ها به واسطه ی اختلاف فاز موجود بین فاز های منبع تغذیه ایجاد می شود. القای این میدان به درون هادی های مسی روتور که در فولاد قرار داده شده است، با ایجاد یک میدان مغناطیسی متعادل، محور الکتروموتور را به گردش در می آورد.

فرکانس تغذیه، مقدار لغزش و اختلاف سرعت چرخش روتور و میدان مغناطیسی گشتاور موتور را تعیین می کنند. فرکانس تغذیه، دسته سیم پیچ ها با تعداد قطب های مختلف در بخش استاتور می تواند به تغییر سرعت موتور کمک کند.

الکتروموتور های AC سه فاز نیز مانند انوع تک فاز، به سه فاز قفس سنجابی و سه فاز روتور سیم پیچ تقسیم بندی می شوند، که در ادامه هر یک را تعریف خواهیم کرد.

سه فاز قفس سنجابی: اکثر موتور های سه فاز AC از نوع قفس سنجابی می باشند.محدوده نیروی تولیدی این نوع موتورها تا چند صد اسب بخار نیز می تواند بالا برود و هنگام استارت نیز می تواند با بارهای سنگین شروع به کار کند.

روتور سیم پیچ: الکتروموتور AC قفسه سنجابی با روتور سیم پیچی شده  کاملا مشابه با نوع قفسه سنجابی می باشد، اما در این نوع موتور الکتریکی روتور با یک سری پیچه پوشانده شده که به رینگ های لغزان ختم می شوند. مقاومت موتور در این حالت افزایش یافته و گشتاور موتور نیز با مقاومت روتور متناسب می شود.

از این نوع الکتروموتور ها برای فشار های استاتیکی ثابت و شروع گشتاور از صفر به گشتاور نامی در زمان کم، استفاده می شود. به همین دلیل از این موتور ها در آسانسور ها، کمپرسور ها، تسمه نقاله و پرس های چاپ استفاده می شود.



موتور القایی AC فاز شکسته

موتور فاز شکسته دو پیچه دارد،اولی پیچه استارت است که از سیم نازک تر و تعداد دور کمتر ساخته شده است  و دومی پیچه اصلی است که برای ایجاد مقاومت بیشتر ساخته شده‌است. میدان پیچه استارت در زاویه‌ای مخالف با پیچه اصلی قرار می‌گیرد که موجب چرخش موتور می شود.

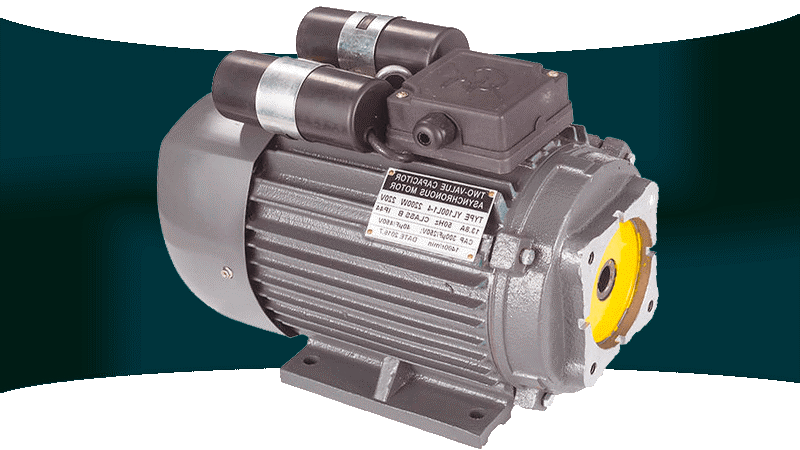

الکتروموتور DC

DC الکتروموتور

به دلیل استفاده این نوع موتور الکتریکی از برق مستقیم DC24W (دی سی 24 ولتی)، آن را الکتروموتور DC نام نهاده اند. این موتور می تواند به عنوان موتور الکتریکی، انرژی الکتریکی را به مکانیکی و به عنوان یک ژنراتور، انرژی مکانیکی را به انرژی الکتریکی تبدیل کند. دو جزء اصلی موتور های DC، استاتور به عنوان قسمت ثابت موتور جهت تولید میدان مغناطیسی و روتور به عنوان قسمت محرک موتور جهت تولید گشتاور الکترومغناطیسی و نیروی الکتریکی القایی می باشد.

  • مزایای الکتروموتور های DC شامل گشتاور یکنواخت، دقت عالی در کنترل سرعت، راه اندازی آسان و قابلیت کنترل مستقل دور از گشتاور می باشد.
  • معایب الکتروموتور های DC شامل استهلاک بالا، هزینه های نگهداری، نیاز به جریان DC، راندمان پایین و قیمت بالا می باشد.



از بهترین انواع موتور های DC می توان سری، با آهنربای دائمی، شنت و کمپوند را نام برد که در ادامه آنها را تعریف خواهیم کرد:

  • الکتروموتور DC با آهنربای دائمی: این موتور های برای ایجاد شار میدان، از آهنربای دائمی استفاده می کنند که باعث ایجاد گشتاوری بسیار مناسب می شود.
  • الکتروموتور DC سری: گشتاور راه اندازی بالایی دارند اما کنترل سرعت آنها دشوار است و راه اندازی بدون بار می تواند به آنها آسیب وارد کند. این نوع الکتروموتور ها برای موارد استفاده سرعت متغیر مناسب نیستند. به همین دلیل از موتور های دی سی سری بیشتر در پرس های ضربه ایی جرثقیل و بالابر هیدرولیک استفاده می شود.
  • الکتروموتور DC شنت: میدان در این نوع الکتروموتور به صورت شنت یا موازی با سیم پیچ آرماتور متصل است و همین سبب می شود که این موتور قابلیت تحریک میدان شنت مستقل از سیم پیچ های آرماتور را داشته باشد و در نتیجه به راحتی می توان سرعت موتور را تنظیم کرد. گشتاور این موتورها نیز در حداکثر در دور نامی می باشد و باعث کاربرد خوب آنها در هواکش های صنعتی و دمنده ها شده است.
  • الکتروموتور DC کمپوند: این نوع الکتروموتور نیز مانند شنت، میدان مغناطیسی مجزا دارد. این نوع الکتروموتور ویژگی های موتور های شنت و سری را دارد و همین باعث جذابیت آن شده است.



الکتروموتور DC شامل دو مدل براش و براشلس

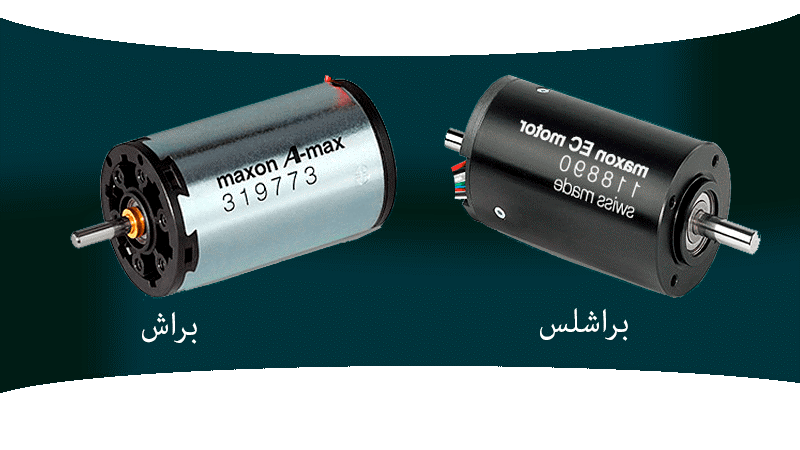

الکتروموتور های براش و براشلس

موتور DC براش

اولین و ساده ترین موتور های شناخته شده DC، براش می باشند. اجزای موتور DC براش یک استاتور ثابت با یک آهنربا دائمی و یک آرمیچر متحرک به نام روتر است که به اجزای ریز تری مانند کموتاتور، براش و حلقه شافت موتور تقسیم می شود.

فعالیت الکتروموتور به این صورت است که برق از طریق براش هایی که در دو طرف مخالف شافت موتور قرار دارند، به آرمیچر می رسند. تماس فیزیکی براش ها با کموتاتور، به آرمیچر جریان الکتریکی انتقال می دهد. به محض برق دار شدن آرمیچر، تبدیل به یک آهنربا شده و قطب های آن، قطب های آهنربای دائمی را دفع می کنند و ساختار استاتور را تشکیل می دهند. با این فرایند، شافت موتور که به آرمیچر متصل است شروع به چرخش می کند.



موتور های DC براشلس

موتور های براشلس از موتور های براش پیچیده تر هستند و می توان گفت نسخه پیشرفته و کامل شده مدل قبلی هستند. آرمیچر داخل استاتور در مدل براش، می چرخد، اما در موتور های براشلس ثابت است. آهنربای ثابت دائمی در موتور های براش ثابت، اما در براشلس مانند روتور در یک موتور عمل می کند. استاتور موتور های DC براشلس سیم پیچ، و روتور آن از یک آهنربای دائمی تشکیل شده است.



قیمت الکتروموتور (دینام)

قیمت لوازم برقی هر روز نوسان دارد. قیمت حدودی چند مدل از انواع الکتروموتور های 1 فاز و 3 فاز را در ادامه آورده ایم. جهت استعلام قیمت دقیق روز، با نمایندگی های فروش ما تماس بگیرید.

قیمت الکتروموتور

  مدل الکتروموتور

  قیمت (تومان)

 سه فاز، 90 وات، پوسته چدن  1.350.000
 الکتروژن، سه فاز، 0.18 کیلووات  1.500.000
سه فاز، الکتروژن، 0.37 کیلووات، 0.5 اسب بخار 1.600.000
موتوژن، 0.37 کیلووات، 0.5 اسب بخار، تک فاز، دو خازن  2.800.000
چینی 0.75 کیلووات، تک فاز، 1 اسب بخار، پوسته آلومینیوم 2.600.000
1.1 کیلو وات، تک فاز، 1.5 اسب بخار، پوسته آلومینیوم 3.000.000
سه فاز، 3 اسب بخار، 2.2 کیلووات، نیم فلنچ 4.000.000
موتوژن، تک فاز، 3 اسب بخار، کلاچ دار، دو خازن 4.900.000
کاجیلی، 3 کیلووات، تک فاز، 4 اسب بخار 6.200.000
الکتروژن، سه فاز، 11 کیلووات، 15 اسب بخار 11.000.000
 جمکو، سه فاز، 15 کیلووات، 20 اسب بخار، پوسته چدن 16.000.000
الکتروژن، 18.5کیلووات، 1500 دور، پوسته چدن 21.000.000
جمکو، سه فاز، 30 کیلووات، 40 اسب بخار، پوسته چدن 36.000.000
چینی کاجیلی، سه فاز، 75 کیلووات، 100 اسب بخار، پوسته چدن        64.000.000
موتوژن، سه فاز، 90 کیلووات، 125 اسب، پوسته چدن 96.000.000
جمکو، سه فاز، 110 کیلووات، 150 اسب بخار، پوسته چدن 189.000.000
جمکو، سه فاز، 132 کیلووات، 180 اسب بخار، پوسته چدن 214.000.000

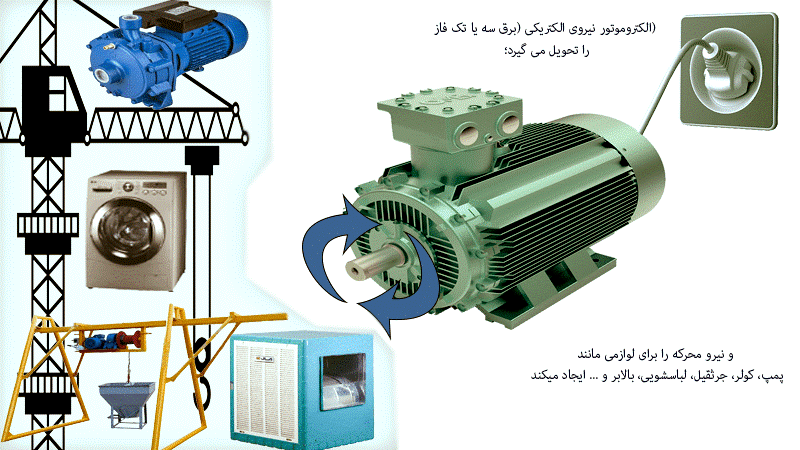

موارد استفاده از الکتروموتور

کاربرد الکتروموتور محدود به زمینه خاصی نمی‌شود و در خانه‌های مسکونی، کارگاه‌ها و کارخانه‌ها استفاده می‌شود و در صنایع پمپاژ آب، روغن و سیالات دارای ریز جامدات کاربرد به سزایی دارد. برق اقتصادی‌ترین راه انتقال انرژی به فواصل بسیار زیاد با استفاده از سیم‌ها است. اما ما می‌توانیم مستقیماً از برق برای انجام کار خود استفاده کنیم، مانند پمپاژ آب که به انرژی مکانیکی نیاز دارد و از موارد استفاده از الکتروموتور به‌حساب می‌آید. ما برای انجام کارهای مکانیکی به روشی برای تولید انرژی مکانیکی از برق نیاز داریم. برای این منظور، ما از الکتروموتور استفاده می‌کنیم که در ورودی خود برق می‌گیرند و در خروجی توان مکانیکی می‌دهند. در اینجا چندی از موارد استفاده از الکتروموتور آمده است:



اتومبیل‌های برقی

این ماشین‌ها با برق‌کار می‌کنند که بیشتر از باتری تعبیه‌شده در اتومبیل به دست می‌آید. آن‌ها به‌جای موتورهای احتراقی، از موتورهای الکتریکی قدرت مکانیکی می‌گیرند.



صنایع

فرآیندهای مختلفی در انواع صنایع مانند صنعت کشتیرانی و کارخانه ها وجود دارد که در آن‌ها به موتور مکانیکی از طریق اختلاط، بلند کردن و کشیدن نیاز است، مانند بالابر ها، دستگاه های پرس، توربین ها، تهویه های بزرگ و ... .



اسباب‌بازی‌های الکتریکی

اسباب‌بازی‌هایی که نوعی حرکات را انجام می‌دهند به موتورهای الکتریکی احتیاج دارند که خیلی طرفدار دارد.



لوازم‌ خانگی و ساختمان ها

ما برای زندگی راحت به بسیاری از لوازم الکتریکی متکی هستیم که به موتورهای الکتریکی مانند تهویه هوا در کولر و دیگر خنک کننده ها، آسانسور، پنکه‌های برقی، جاروبرقی، پمپ آب، آسیاب و میکسر و غیره نیاز دارد. همان‌طور که می‌بینید موارد استفاده از الکتروموتور محدود به یک زمینه نیستند و هر جا که نیاز به چرخش و یا هر نوع دیگری از انرژی مکانیکی نیاز باشد، می‌توان از الکتروموتور استفاده کرد.

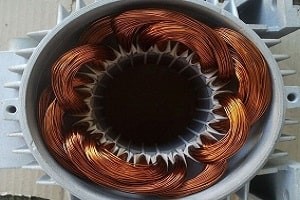

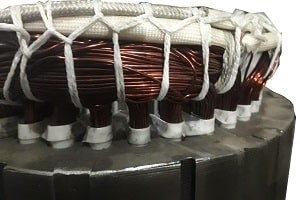

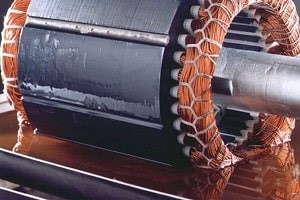

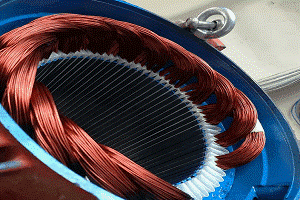

سیم پیچی الکتروموتور

یکی از مهم‌ترین مراحل نصب و نگهداری این موتورها، سیم پیچی الکتروموتور است. هنگامی که می‌خواهید یک الکتروموتور را نصب کنید باید پس از نصب آن بر روی جایگاه مورد نظر مرحله سیم پیچی الکتروموتور را انجام دهید و یا حتی ممکن است با قطع و وصل شدن برق و یا سوختن یکی از سیم ها مجبور شوید که دوباره الکتروموتور خود را سیم پیچی کنید و در این شرایط، رعایت کردن اصول سیم پیچی الکتروموتور بسیار مهم است، زیرا با وصل کردن سیم ها به منابع برقی اشتباه، ممکن است فاجعه رخ دهد و یا حتی موتور شما بسوزد.



آیا الکتروموتور چینی مناسب است؟

محصولات چینی، هیچگاه از شهرت خوبی در جهان برخوردار نبودند. اکثر کالاهای درجه دو و سه چینی به دید کالاهای کم عمر و کیفیت پایین، شناخته می‌شوند. اما کالاهای درجه یک چینی، کالاهای مرغوب و با کیفیتی هستند که عمر بالایی هم دارند. در نتیجه، نگاه کردن به الکتروموتور چینی  و دیگر کالاهای ساخت چین، به عنوان کالای بی‌کیفیت، اشتباه است. دلیل بی‌کیفیت بودن بعضی از کالاهای درجه دو و درجه سه چینی، قیمت بسیار پایین آن‌هاست. زمانی که یک کالا قیمتی پایین‌تر از قیمت موجود در بازار دارد، باید تمامی عوامل آن‌را در نظر گرفت. به عنوان مثال، قیمت پایین‌تر می‌تواند نشان دهنده مواد اولیه ارزان قیمت و بی‌کیفیت باشد. اگر به دنبال بهترین الکتروموتور چینی   مناسب شرایط خود هستید، باید تمامی این عوامل را درنظر بگیرید.

انواع الکتروموتور چینی  موجود در بازار این اجازه را به شما می‌دهد که با توجه به بودجه خود، انتخابی مناسب داشته باشید. از بهترین الکتروموتور چینی   گرفته تا بی‌کیفیت‌ترین، تمامی کالاهای چینی در بازار به راحتی قابل تهیه است.



راهنمای خرید الکتروموتور

اگر نیازمند یک دستگاه مکانیکی هستید پس باید حتماً راهنمای خرید الکتروموتور را در نظر بگیرید.

1. شرایط نصبی شما: اولین و مهم‌ترین قدم در راهنمای خرید الکتروموتور بررسی شرایط خودتان است. الکتروموتورهای موجود در بازار تنوع و کارایی‌های بسیار متفاوتی دارند و شما باید پیش از انتخاب شرایط خود را در نظر بگیرید و با توجه به آن انتخاب کنید. به‌عنوان‌ مثال اگر شما به دنبال پمپ آب خانگی هستید، می‌توانید سراغ الکتروموتورهای کاربردی و ارزان‌قیمت بروید که فضای کوچکی به خود اختصاص می‌دهند، اما اگر قرار است که پمپ مناسب پمپاژ سیالات همراه با ریز جامدات بگیرید، باید به دنبال الکتروموتورهای قدرتمند و بزرگ بگردید که توانایی انجام این کار را داشته باشند.

2. بودجه: پس از انتخاب نوع الکتروموتور مناسب، باید به بودجه خودتان نگاهی بیندازید. اگر مشکل هزینه ندارید سراغ الکتروموتورهایی با بدنه آلیاژهای مقاوم در برابر آب و ضربه بروید که ماندگاری بالاتری دارند اما اگر بودجه محدودی دارید می‌توانید از الکتروموتورهای موجود در بازار که بدنه فلزی دارند استفاده کنید که در صورت نگهداری مناسب همان کارایی را دارند. به‌طورکلی در انتخاب قیمت الکتروموتور گزینه‌های زیادی در دسترس دارید.

3. ولتاژ: پس از در نظر گرفتن شرایط نسبی خودتان، قدم بعدی در راهنمای خرید الکتروموتور بررسی مشخصات موتور موردنظر است که اولین و مهم‌ترین آن‌ها ولتاژ است که باید متناسب کار مورد نظر شما باشد.

4. فرکانس: معمولاً الکتروموتورها در فرکانس ۵۰ و ۶۰ HZکار می‌کنند. البته یک عامل موثر در تعیین فرکانس، کشور مورد نظر است و اگر قرار است الکتروموتور را برای کشوری به‌غیراز ایران تهیه کنید باید ابتدا از فرکانس استاندارد آنجا مطلع شوید.

5. سرعت: اگر برای انجام کاری به‌سرعت خاصی نیاز دارید، باید در نظر داشته باشید که اکثر الکتروموتورها قابلیت تنظیم سرعت ندارند، پس یا باید الکتروموتوری تهیه کنید که دقیقاً سرعت چرخش مورد نظر شما را داشته باشد و یا الکتروموتوری بگیرید که قابلیت تنظیم سرعت داشته باشد.

6. گشتاور: کار شما به چه میزان گشتاور شروع نیاز دارد؟ آیا جاذبه مانعی خواهد بود که باید مورد توجه قرار گیرد؟ آیا نیاز به گشتاور موتور در کل دوره کارکرد موتور متفاوت است؟ "بدترین حالت" میزان گشتاور موردنیاز برنامه شما چیست؟ پیش از نصب باید تمامی این سؤالات را در راهنمای خرید الکتروموتور در نظر بگیرید و اطلاعات میزان گشتاور الکتروموتور را با کار خود تطبیق دهید.

7. توان: آیا میزان نیرویی که کار شما به آن نیاز دارد برابر با قدرتی است که الکتروموتور عرضه می‌کند؟

8. چرخه وظیفه: باید در نظر داشته باشید که آیا کار شما نیازمند عملکرد بدون وقفه موتور است و یا موتور امکان توقف و خنک شدن را دارد. الکتروموتورهای متناوب به‌طورمعمول قدرت بیشتری دارد و یا قابلیت خنک‌کنندگی دارند و به همین دلیل باید پیش از نصب میزان کارکرد و چرخه وظیفه مورد نظر دستگاه خود را بررسی کنید.

9. چرخه زندگی: محصول شما به چه مدت از عمر نیاز دارد؟ کارهایی که نیازمند کار متناوب هستند معمولاً عمر دستگاه را کاهش می‌دهند و یا نیاز به تعمیر و نگهداری آن را بالاتر می‌برد. برنامه‌هایی که به‌طور مداوم اجرا می‌شوند و هزاران ساعت بدون انجام تعمیر و نگهداری نیاز به کار دارند، ممکن است به یک موتور DC یا Brushless DC نیاز داشته باشند که طول عمر بسیار بیشتری داشته باشد که البته قیمتشان نیز بالاتر است.



قیمت الکتروموتور

قیمت الکتروموتور به عوامل مختلفی بستگی دارد و باید آن‌ها را با توجه به بودجه و نیاز خود در نظر بگیرید. به‌طورکلی درجه‌بندی اندازه (اسب بخار، کیلووات، مگاوات و غیره) و همچنین سرعت (دور در دقیقه یا دور در دقیقه)، ولتاژ ورودی و اندازه قاب همه از فاکتورهای قیمت الکتروموتور هستند. هرچه میزان تولید بیشتر باشد، قیمت آن نیز بیشتر خواهد بود. هرچقدر فریم موتور بزرگ‌تر باشد، قیمت آن نیز بیشتر است. همچنین باید بررسی کنید که آیا این‌یک موتور استاندارد است یا یک موتور مخصوص (سفارشی). اگر از سنسور فلنج یا ویژگی‌های خاص شافت برخوردار باشد، معمولاً هزینه آن بیشتر بوده و مدت‌زمان بیشتری برای نصب نیاز دارد که به‌نوبه خود قیمت الکتروموتور را افزایش می‌دهد.

همچنین گزینه‌های زیادی در مورد محل خرید موتور وجود دارد. می‌توانید آن‌ها را به‌صورت آنلاین و یا حضوری بخرید که در هر دو صورت توصیه می‌شود که تمامی عوامل را پیش از خرید بررسی کنید و راهنمای خرید الکتروموتور را مطالعه کنید.



سخن آخر

امروزه الکتروموتور به بخش جدانشدنی از صنعت ما تبدیل‌شده که انجام کارهای غیرممکن را، ممکن کرده است و دلیل اصلی محبوبیتش انجام این کار با هزینه‌ای بسیار پایین است. با اینکه این دستگاه‌ها کارایی زیادی دارند اما بااین‌حال داشتن اطلاعات کافی از آن‌ها پیش از انتخاب بسیار مهم است به همین دلیل است که کارشناسان شرکت وست پمپ ایران در تمامی طول روز پاسخگوی سوالات شما عزیزان هستند و در صورت نیاز به مشاوره می‌توانید با آن‌ها تماس حاصل فرمایید و از لیست به‌روز قیمت الکتروموتور و راهنمای خرید الکتروموتور بهره‌مند شوید.
